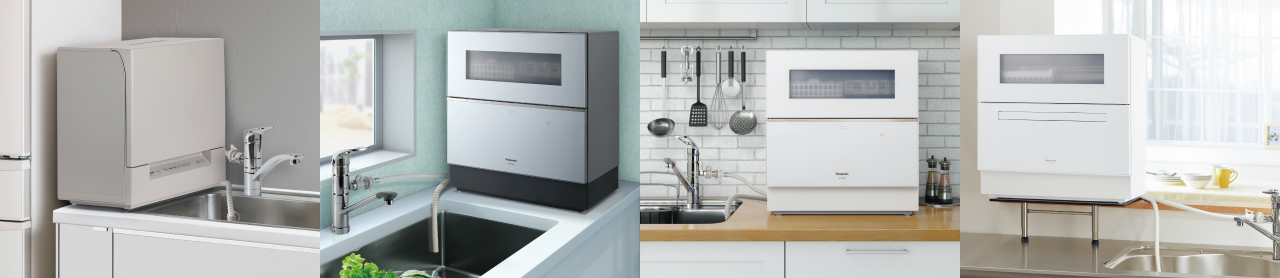

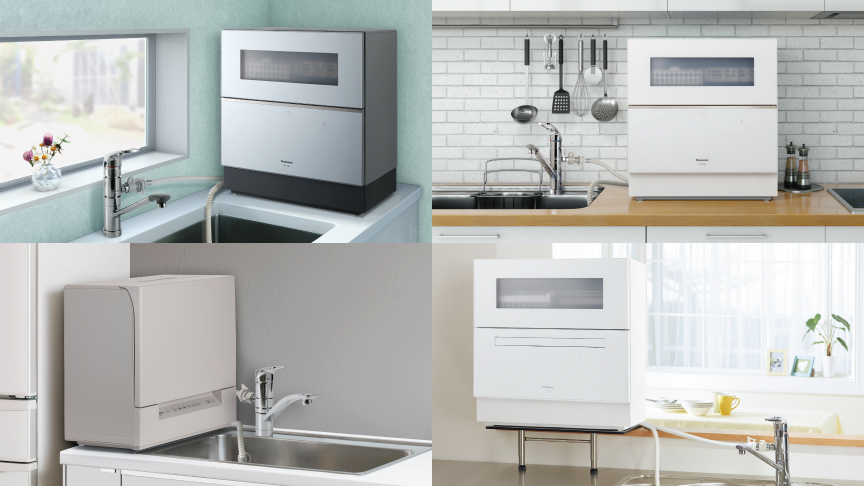

調理スペースが狭くならない!あなたのキッチンにもスッキリ設置 調理スペースが狭くならない!あなたのキッチンにもスッキリ設置

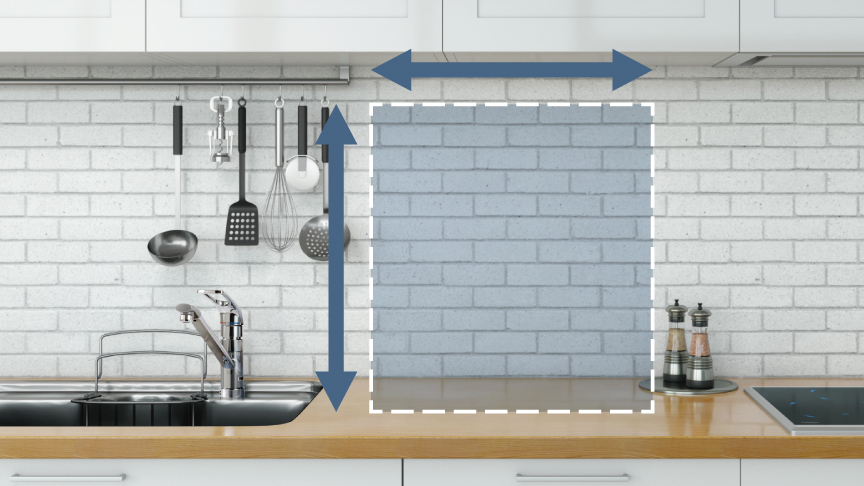

ご購入の前に置く予定の場所の「横幅」「奥行」「高さ」を測って確認しておくと安心です。

きちんと測れば置ける!設置サイズの目安を確認

ドアが上下に開くタイプ NP-TR9

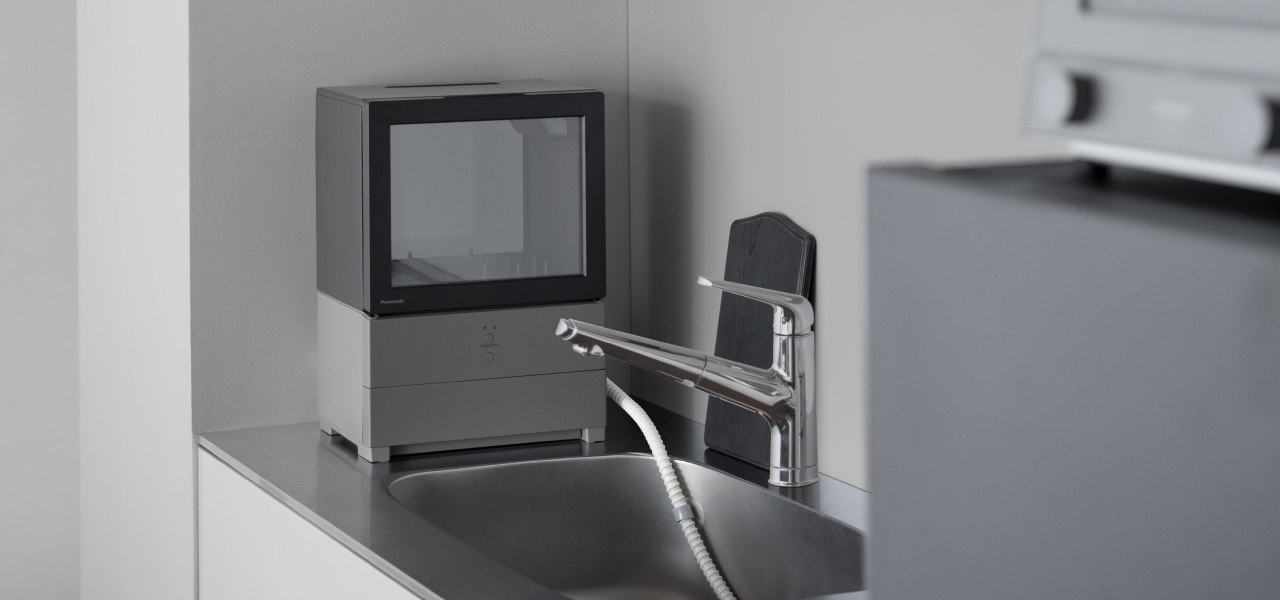

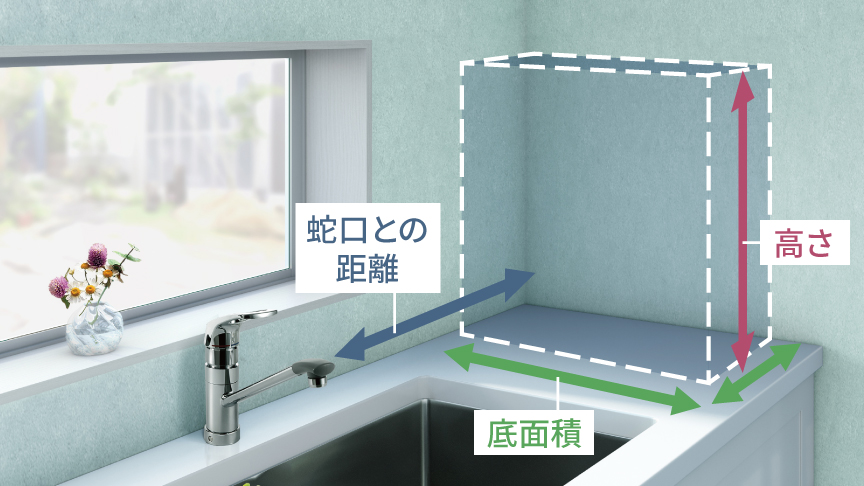

◆縦置きの場合

NP-TR9 縦置きの設置サイズ

本体外形サイズ

NP-TR9 縦置きの設置底面積

設置底面積

NP-TR9 縦置きの設置高さ

設置高さ

NP-TR9 縦置きの対象物との距離

対象物との距離

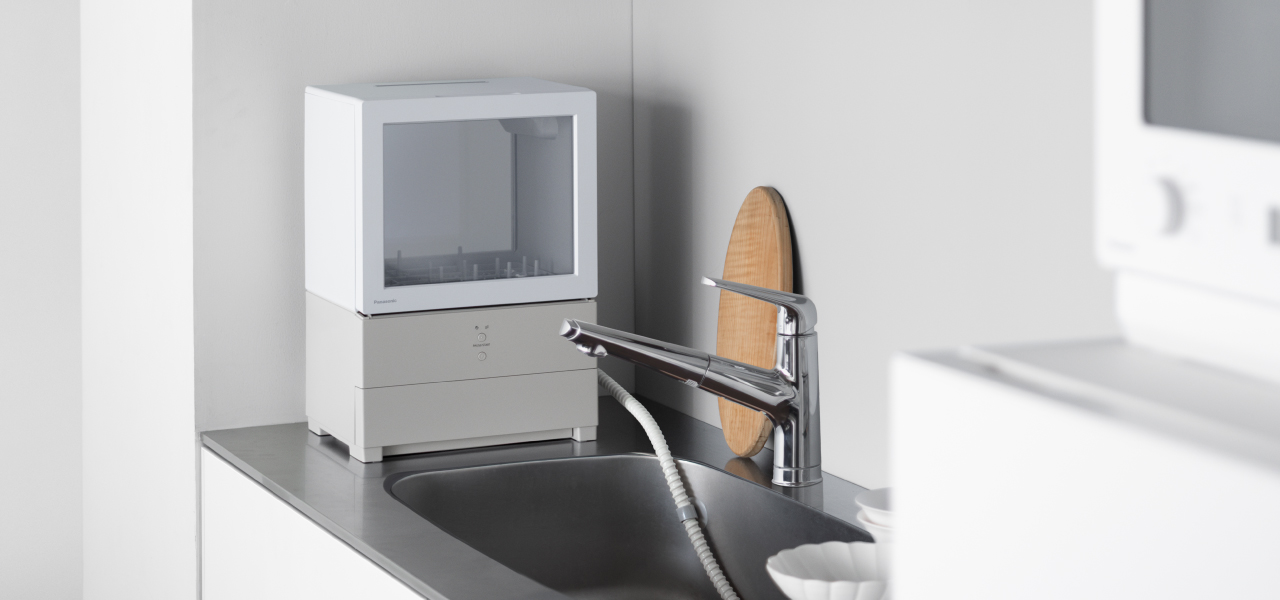

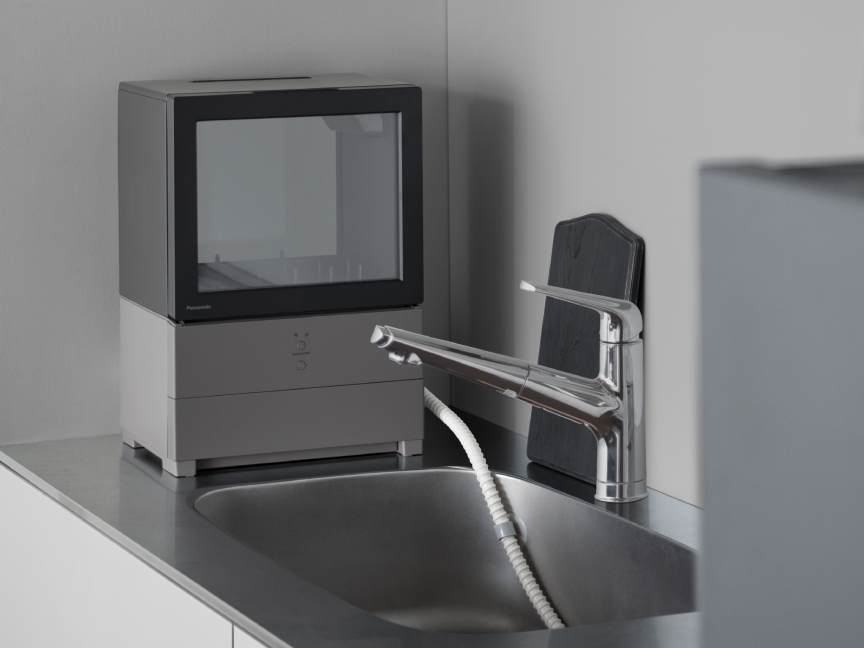

◆横置きの場合

NP-TR9 横置きの設置サイズ

本体外形サイズ

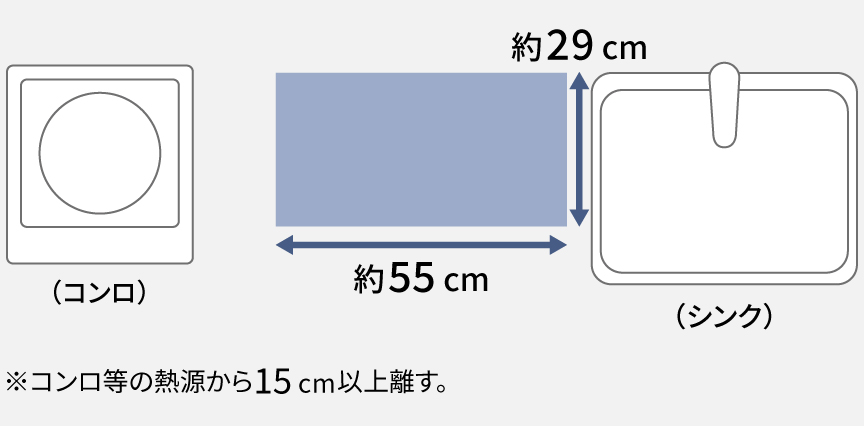

NP-TR9 横置きの設置底面積

設置底面積

NP-TR9 横置きの設置高さ

設置高さ

NP-TR9 横置きの対象物との距離

対象物との距離

区切り線
上に物が置けるタイプ NP-TM9

◆縦置きの場合

NP-TM9 縦置きの設置サイズ

本体外形サイズ

NP-TM9 縦置きの設置底面積

設置底面積

NP-TM9 縦置きの設置高さ

設置高さ

NP-TM9 縦置きの対象物との距離

対象物との距離

◆横置きの場合

NP-TM9 横置きの設置サイズ

本体外形サイズ

NP-TM9 横置きの設置底面積

設置底面積

NP-TM9 横置きの設置高さ

設置高さ

NP-TM9 横置きの対象物との距離

対象物との距離

区切り線
前開きドアのタイプ NP-TCR4・TCM4・TCB4

◆縦置きの場合

NP-TCR4/TCM4/TCB4 縦置きの設置サイズ

本体外形サイズ

NP-TCR4/TCM4/TCB4 縦置きの設置底面積

設置底面積

NP-TCR4/TCM4/TCB4 縦置きの設置高さ

設置高さ

NP-TCR4/TCM4/TCB4 縦置きの対象物との距離

対象物との距離

◆横置きの場合

NP-TCR4/TCM4/TCB4 横置きの設置サイズ

本体外形サイズ

NP-TCR4/TCM4/TCB4 横置きの設置底面積

設置底面積

NP-TCR4/TCM4/TCB4 横置きの設置高さ

設置高さ

NP-TCR4/TCM4/TCB4 横置きの対象物との距離

対象物との距離

・設置の際は、給排水ホースの長さにご注意ください。
・キッチンの形状・条件によっては、食器洗い乾燥機、食器洗い機が設置できない場合もあります。

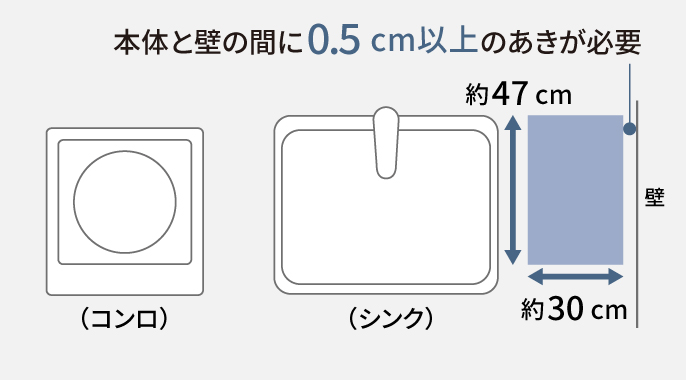

・本体と壁の間に0.5 cm以上のあきが必要です。(上記寸法には0.5 cmのあきを含んでいます)
●本体上方の空間はできるだけあけて設置してください(天面から6 cm以上)。排気口から蒸気が出て、結露の原因となります。

注意

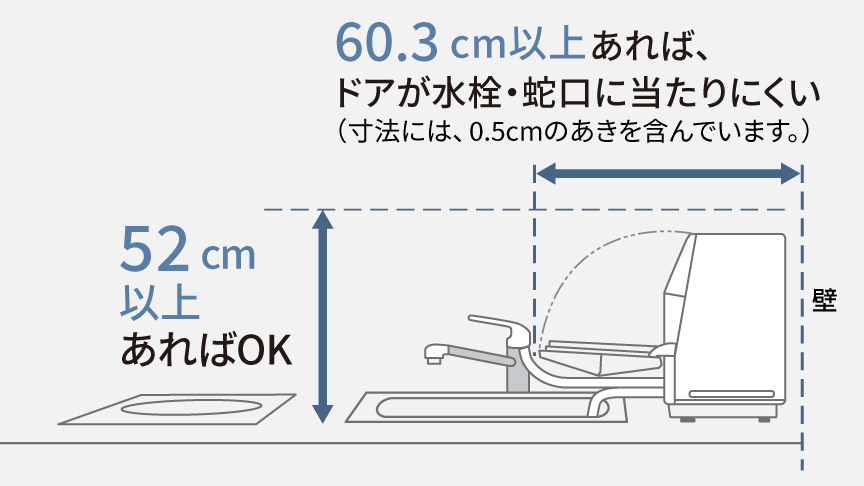

ドア開放の際、蛇口に当たらないよう蛇口との距離をとってください。

ドアが蛇口に当たらないように注意して設置してください ドアが蛇口に当たらないように注意して設置してください ドアが蛇口に当たらないように注意して設置してください

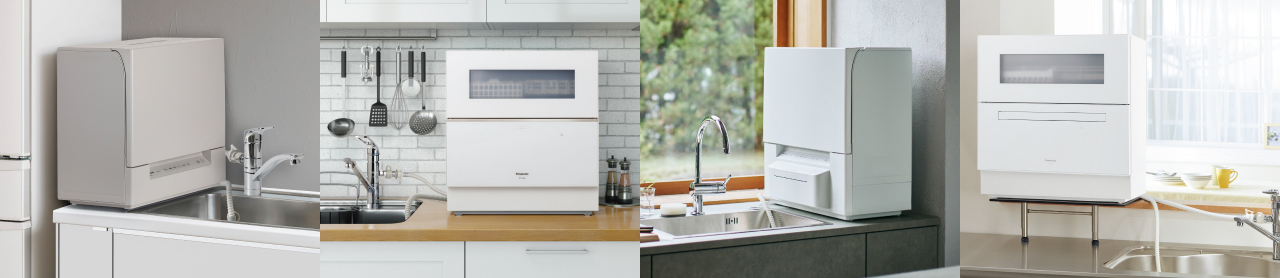

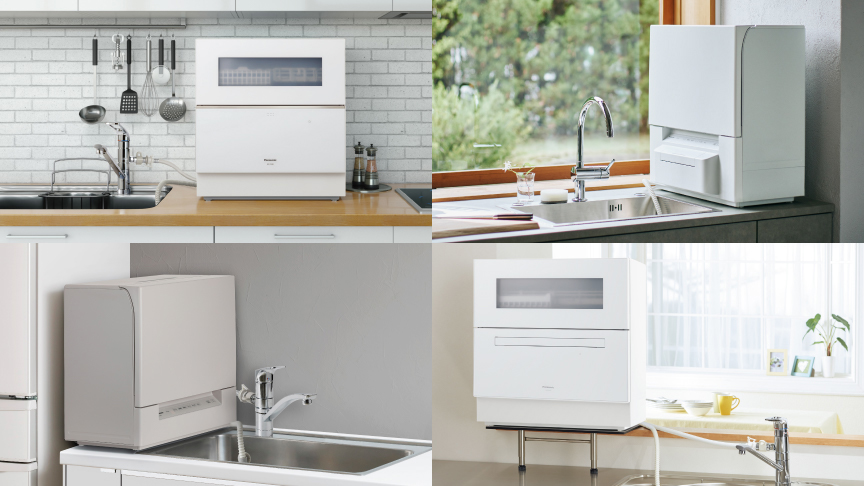

置き方いろいろ。キッチンのスペースに合わせてスッキリ置ける!

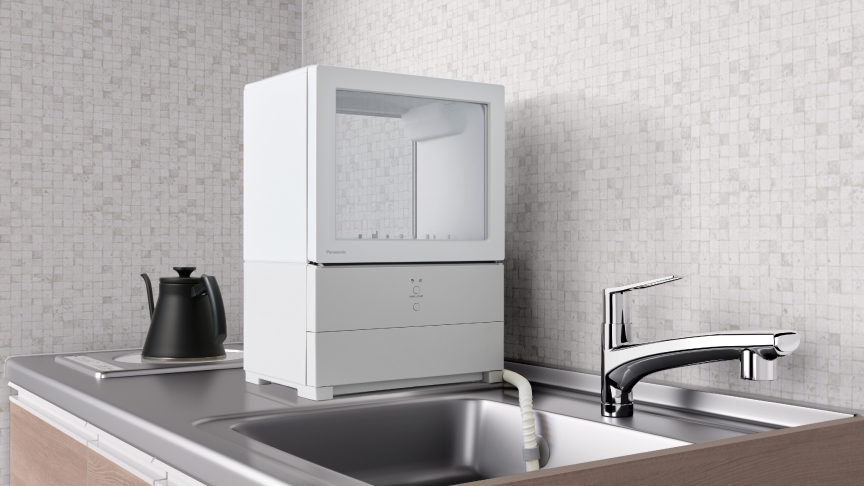

1.シンクの横に設置したい場合
区切り線
NP-TR9/TM9の設置脚の説明

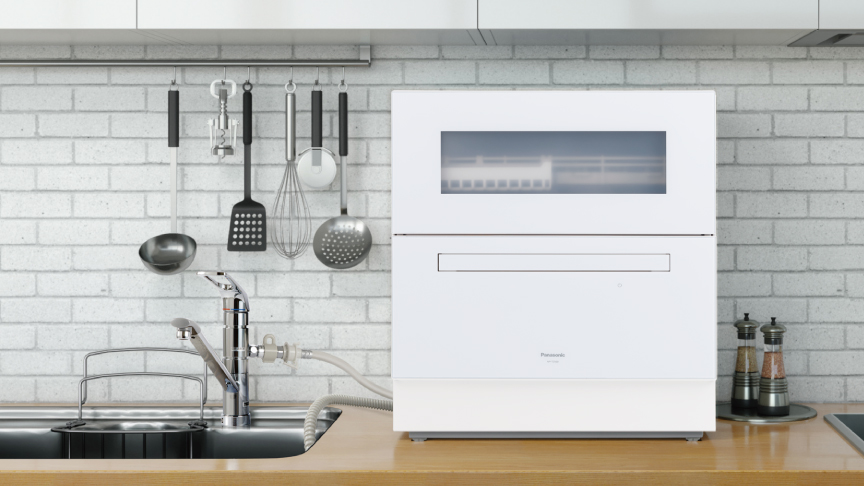

レギュラータイプ NP-TR9/TM9

プチ食洗の設置脚説明

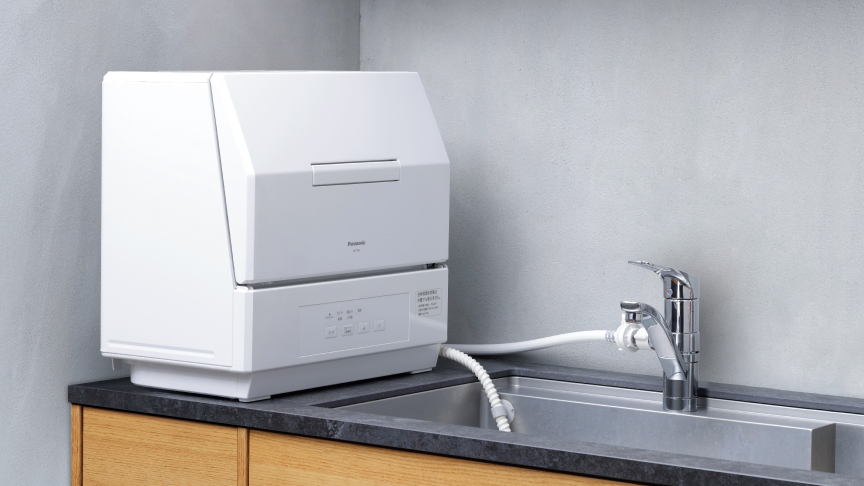

プチ食洗 NP-TCR4/TCM4/TCB4

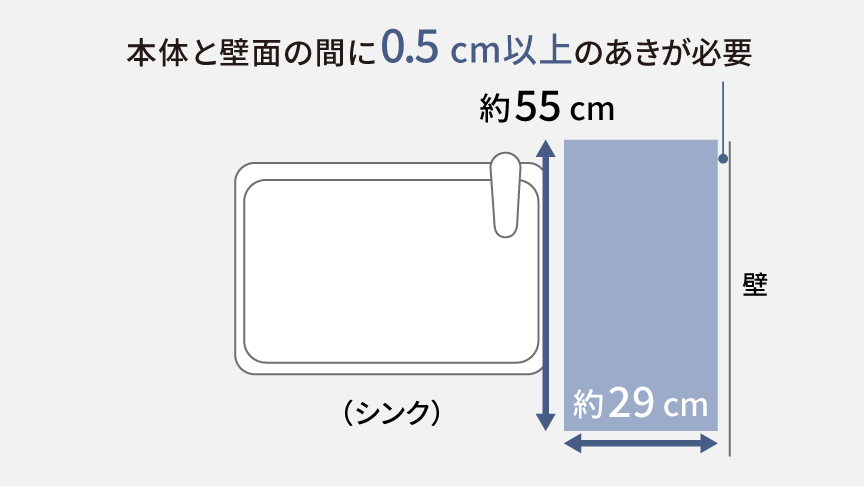

本体と壁の間に0.5 cm以上の空間が必要です。上記の寸法には、0.5 cmのあきを含んでいます。

「設置脚」とは

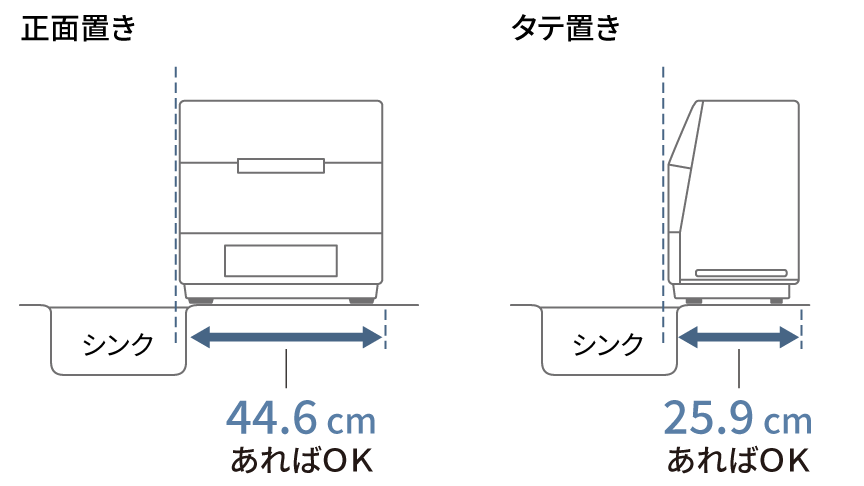

シンクに迫りだして設置しても本体が傾かないよう、中央よりの設置脚を追加。スペースを効率的に使うことができます。

食洗機NP-TR9の前脚・後脚・設置脚の説明
区切り線

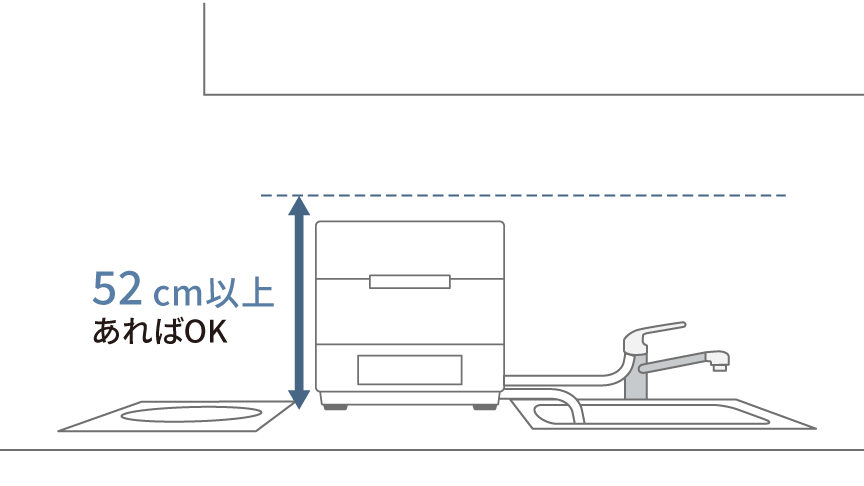

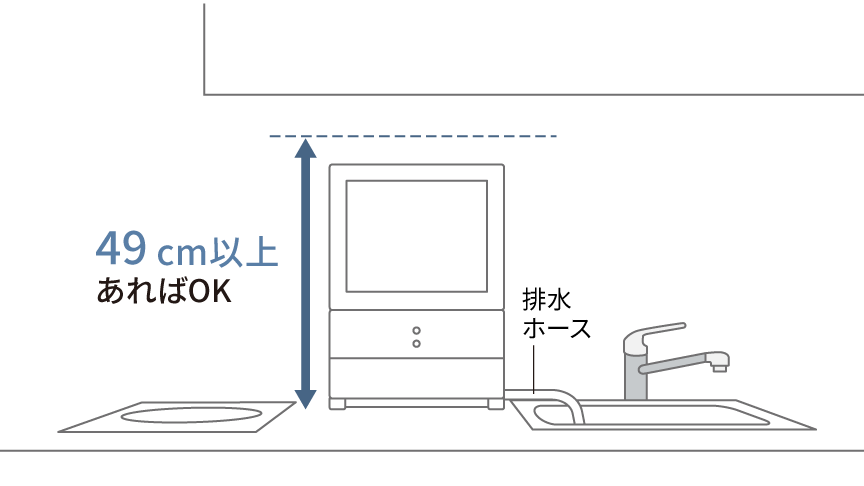

2.低い吊り戸棚の下に設置したい場合
NP-TM9のドア開き写真

手前開きドアのファミリー向けレギュラータイプ NP-TM9

プチ食洗のドア開き写真

プチ食洗 NP-TCR4/TCM4/TCB4

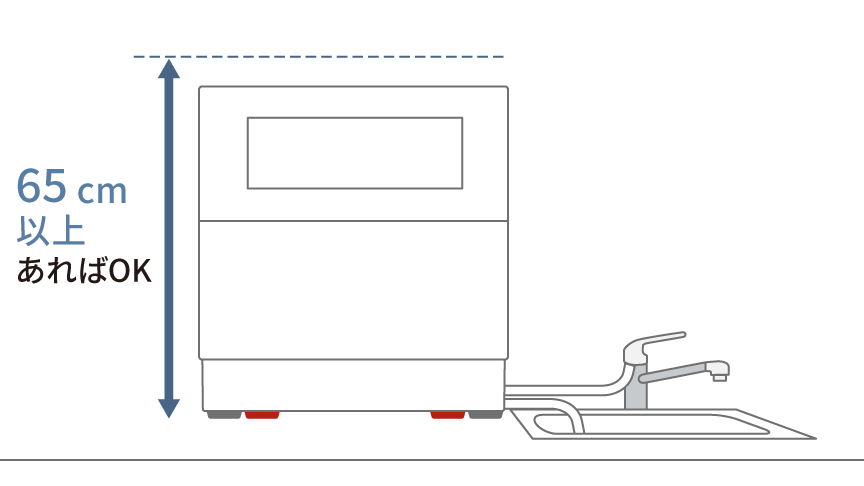

本体上方の空間はできるだけあけて設置してください(天面から6 cm以上)。排気口から蒸気が出て、結露の原因となります。

3.シンクの横のスペースが狭い場合
別売のステンレス置台使用例写真

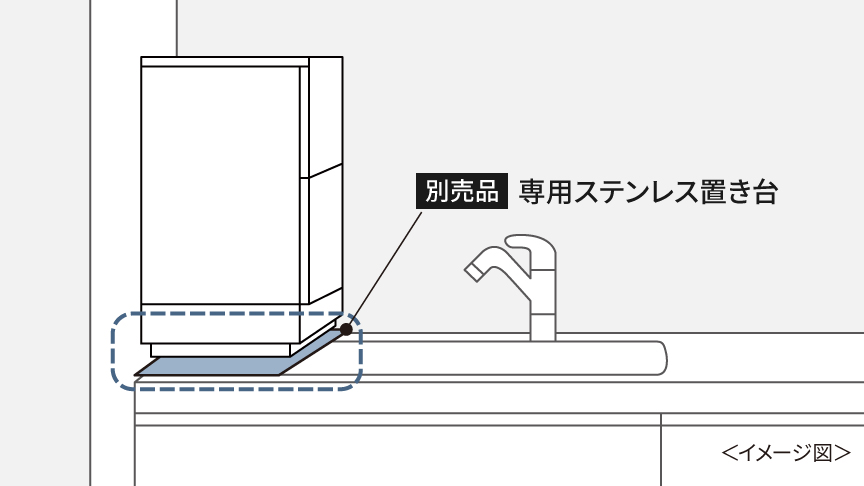

別売の専用ステンレス置き台でスペースを確保!

市販のワゴン活用の設置例写真

市販のワゴンでスペースを有効活用!

*安定・耐荷重はご確認ください。NP-TR9・TM9を置く場合、お皿・水の重量を加味し35 kg以上の耐荷重が必要です。

4.調理スペースを広く確保したい場合
専用部材を活用してキッチンカウンターに設置した写真

出窓やキッチンカウンターの上にも置ける!

キッチンの出窓への設置例写真

別売品

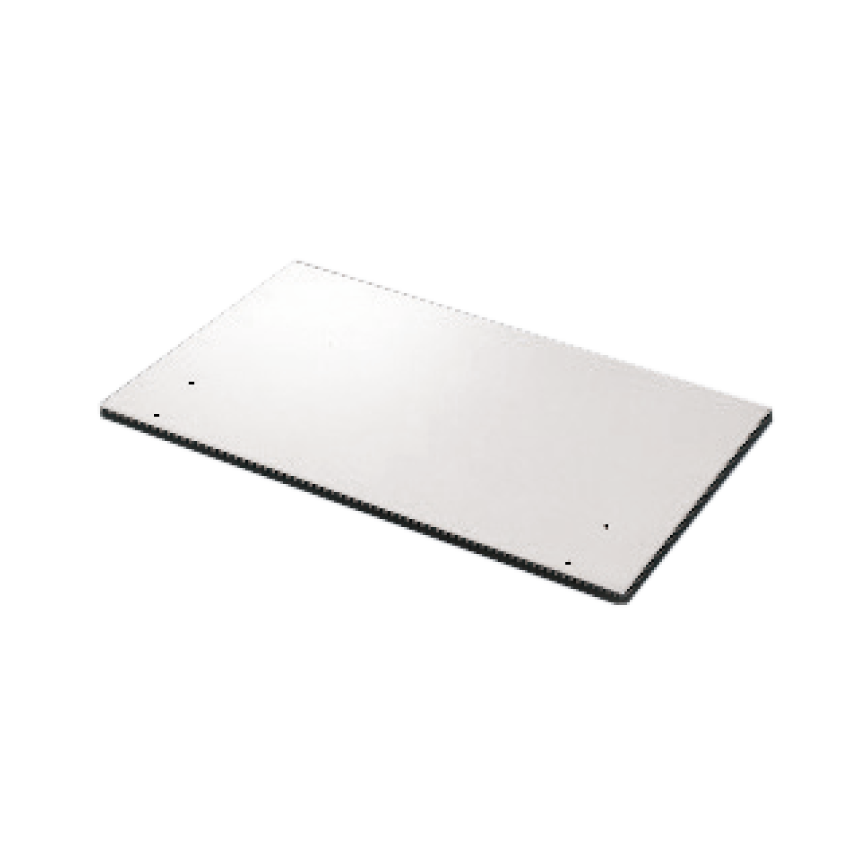

専用ステンレス置き台 N-SP3

メーカー希望小売価格 4,000円(税抜)
●幅520×奥行297×高さ10 mm

専用ステンレス置き台 N-SP3の写真です
高さ調節脚

N-SL12(80~120 mm)
N-SL19(120~190 mm)
N-SL30(190~300 mm)

メーカー希望小売価格 4,600円(税抜)

高さ調節脚N-SL19の写真です

●専用ステンレス置き台、高さ調節脚は営業扱いです。
●高さ調節脚は、専用ステンレス置き台にネジで固定してください。
