蛇口(水栓)先端がふくらんでいるタイプ
![蛇口(水栓)先端がふくらんでいるタイプ](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_copy_176132/item/c_lay002/c_gen003_copy.coreimg.jpeg/1714013243747/faucet-marugata-mv-pc.jpeg)
![蛇口(水栓)先端がふくらんでいるタイプ](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_copy_176132/item/c_lay002/c_gen003_copy/mobileFile.coreimg.jpeg/1713491610729/faucet-marugata-mv-sp.jpeg)
ご自宅の蛇口(水栓)のパイプの外径やストレート部分、先端の直径を確認してから、タップしましょう!
先がふくらんでいる蛇口(パイプ外径16・19mm)
付属の固定具で取り付けられます。
動画でチェック!蛇口への取り付け方
先が膨らんでいる・ストレート型(16mm・19mm)の蛇口
●動画に音声は入っていません。
取り付けかた
ナットを締めるときは、工具を使わないでください。(破損の原因)
外した部品・使わない部品も、捨てずに保管してください。(転居・蛇口交換時のために)
使う固定具
取付リング小:白
(16mm用)
![取付リング小:白 (16mm用)](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_596935667/c_lay011_copy_1092306534/c_gen003_copy.coreimg.jpeg/1713508936037/faucet-marugata-ring-s.jpeg)
取付リング大:ベージュ
(19mm用)
![取付リング大:グレー(19mm用)](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_596935667/c_lay011_copy/c_gen003_copy_copy.coreimg.jpeg/1713508923981/faucet-marugata-ring-big.jpeg)
取り付けリング用パッキン
![取付リング用パッキン](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_596935667/c_lay011/c_gen003_copy_copy.coreimg.jpeg/1713508908286/faucet-marugata-packing.jpeg)
取付リング大は、商品により同梱されていません。詳しくはこちらをご覧ください。
【STEP 1】
ナット・泡沫用つぎて・本体用パッキンを外します。
![ナット・泡沫用つぎて・本体用パッキンを外します](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_889411664/item_1682418277059/c_gen003.coreimg.jpeg/1713508888136/ogata-img03-230608.jpeg)
【STEP 2】
取付リング用パッキンを入れます。
●番号がある方を下にします。
![取付リング用パッキンを入れます](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_203757719/item_1682418277059/c_gen003.coreimg.jpeg/1713508876082/faucet-marugata-img04-230608.jpeg)
【STEP 3】
蛇口にナットを通します。
![蛇口にナットを通します](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_2009579336/item_1682418277059/c_gen003.coreimg.jpeg/1713508803156/faucet-marugata-img04.jpeg)
【STEP 4】
取付リングを蛇口に取り付けます。
●切れ目のない部分を蛇口のふくらみにあててから、切れ目部分を押し込みます。
![取付リングを蛇口に取り付けます](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1353771045/item_1682418277059/c_gen003.coreimg.jpeg/1713508772694/faucet-marugata-img05.jpeg)
【STEP 5】
水切換レバーを取り付け、ナットを仮締めします。
●給水ホース取り付け後、本締めをします。
![水切換レバーを取り付け、ナットを仮締めします](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_372569071/item_1682418277059/c_gen003.coreimg.jpeg/1713508748465/faucet-marugata-img07-230608.jpeg)
うまく取り付けられないときや水が漏れるときは、取付金具で取り付けます。
※取付金具は、商品により同梱されていません。詳しくはこちらをご覧ください。
![うまく取り付けられないとき/水が漏れるとき](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_692232699/item_1682418277059/c_gen003.coreimg.jpeg/1713508729688/neji-img01-2304.jpeg)

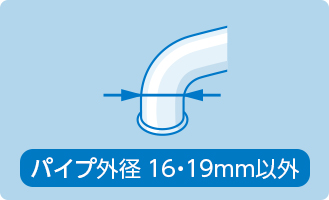

先がふくらんでいる蛇口(パイプ外径16・19mm以外)
付属の固定具で取り付けられます。

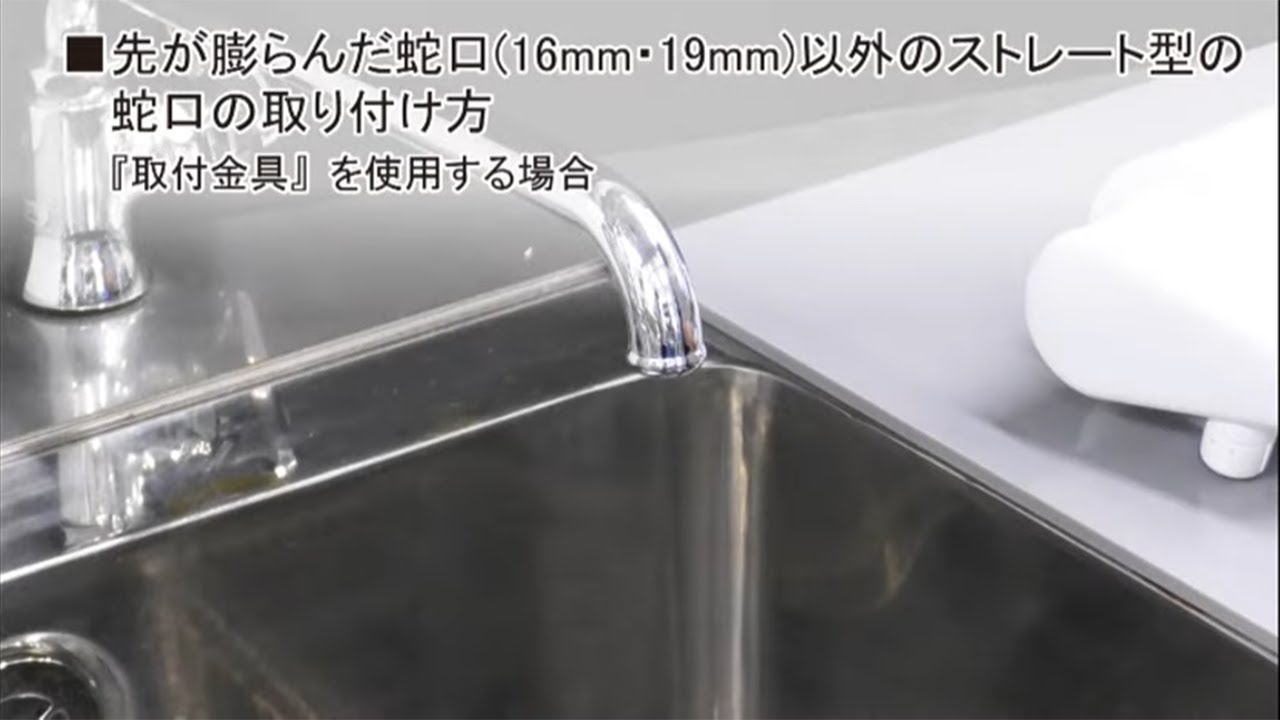

動画でチェック!蛇口への取り付け方
先が膨らんでいる・ストレート型(16mm・19mm以外)の蛇口
●動画に音声は入っていません。
取り付けかた
ナットを締めるときは、工具を使わないでください。(破損の原因)
外した部品・使わない部品も、捨てずに保管してください。(転居・蛇口交換時のために)
※取付金具は、商品により同梱されていません。詳しくはこちらをご覧ください。
使う固定具
取付金具(ねじ4本つき)
![使う固定具 取付金具(ねじ4本つき)](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1998565168/item_1682418277059/c_gen003.coreimg.jpeg/1713508712306/neji-img01-2304.jpeg)
【STEP 1】
ナット・泡沫用つぎてを外します。
![【STEP 1】ナット・泡沫用つぎてを外します。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1539058786/item_1682418277059/c_gen003.coreimg.jpeg/1713508686525/neji-img02-230608.jpeg)
【STEP 2】
泡沫用つぎての代わりにねじを外した取付金具を入れ、ナットを軽く締めます。
![【STEP 2】泡沫用つぎてAの代わりにねじを外した取付金具を入れ、ナットを軽く締めます。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1631226928/item_1682418277059/c_gen003.coreimg.jpeg/1713508673574/neji-img03-230608.jpeg)
【STEP 3】
取付金具にねじを戻して軽く締め、ナットを少しゆるめます。
![【STEP 2】泡沫用つぎてAの代わりにねじを外した取付金具を入れ、ナットを軽く締めます。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_451023020/item_1682418277059/c_gen003.coreimg.jpeg/1713508650474/faucet-marugata-img12-230608.jpeg)
【STEP 4】
水切換レバーを蛇口に押し当ててねじを締めます。
![【STEP 4】水切換レバーを蛇口に押し当ててねじを締めます。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_773095725/item_1682418277059/c_gen003.coreimg.jpeg/1713508636763/faucet-marugata-img13-230608.jpeg)
【STEP 5】
ナットを仮締めします。
●給水ホース取り付け後、本締めをします。
![【STEP 5】ナットを仮締めします。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1885269835/item_1682418277059/c_gen003.coreimg.jpeg/1713508613906/neji-img06-230608.jpeg)
ストレート部分が10mm以下
取り付けは、「分岐水栓」と「分岐水栓アダプター」の購入が必要です。
●蛇口の形状によっては、分岐水栓を取り付けられません。
●TK-AS48は、分岐水栓および給水コンセントによる取り付けは出来ません。
完成イメージ
![完成イメージ ねじの外径が22mm以外や、ねじの高さが6mm未満](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1067551159/item/c_lay002/c_gen003.coreimg.jpeg/1713508589062/bunkisuisen-img01-pc.jpeg)
蛇口に取り付けられない場合は、蛇口(水栓)の品番から分岐水栓での接続を確認
食器洗い乾燥機などを分岐水栓で設置済のとき
既存の分岐水栓に「2分岐コック」(別売品)を接続して、取り付けできます。(分岐水栓のある側に本器を設置する場合のみ)
取り付けは、既存の分岐水栓のほかに「2分岐コック」と「分岐水栓アダプター」の購入が必要です。
●TK-AS48は、分岐水栓および給水コンセントによる取り付けは出来ません。
完成イメージ
![完成イメージ 食器洗い乾燥機などを分岐水栓で設置済のとき](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_405505099/item/c_lay002/c_gen003.coreimg.jpeg/1713508565271/bunkisuisen-img02-pc.jpeg)
![完成イメージ 食器洗い乾燥機などを分岐水栓で設置済のとき](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_405505099/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1713491553028/bunkisuisen-img02-sp.jpeg)
取り付けは、お買い上げの販売店か工事店にご相談してください。
- 蛇口(水栓)・分岐水栓の形状によっては、2分岐コックを取り付けられないものが一部あります。
- 食器洗い乾燥機の運転中に食器洗い機の給水ホースを触り、暖かい場合は、分岐水栓が給湯仕様になっている可能性があります。
蛇口に取り付けられない場合は、蛇口(水栓)の品番から分岐水栓での接続を確認
分岐水栓を取り付けられないタイプの蛇口のとき(給水仕様の取り付け)
取り付けは、「給水コンセント」と「分岐水栓アダプター」の購入が必要です。
- TK-AS48は、分岐水栓および給水コンセントによる取り付けは出来ません。
![完成イメージ 分岐水栓を取り付けられないタイプの蛇口のとき(給水仕様の取り付け)](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1788003683/item/c_lay002/c_gen003.coreimg.jpeg/1713508535370/bunkisuisen-img03-pc.jpeg)
![完成イメージ 分岐水栓を取り付けられないタイプの蛇口のとき(給水仕様の取り付け)](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1788003683/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1713491550575/bunkisuisen-img03-sp.jpeg)
取り付けは、お買い上げの販売店か工事店にご相談してください。
- 蛇口(水栓)・分岐水栓の形状によっては、2分岐コックを取り付けられないものが一部あります。
- 食器洗い乾燥機の運転中に食器洗い機の給水ホースを触り、暖かい場合は、分岐水栓が給湯仕様になっている可能性があります。
水栓の先端の直径が24mm~32mm
取り付けは、別売の大型水栓用金具の購入が必要です。
![大型水栓用金具 P-06JR ※水栓先端径が24mm~32mmの水栓に使用します。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_2010738998_/item/c_gen003.coreimg.jpeg/1713508444997/ogata-img01-2304.jpeg)
取り付けかた
ナットを締めるときは、工具を使わないでください。(破損の原因)
外した部品・使わない部品も、捨てずに保管してください。(転居・蛇口交換時のために)
【STEP 1】
大型水栓用金具を蛇口に固定します。
![【STEP 1】ナット・泡沫用つぎてAを外します。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_2045341446/item_1682418277059/c_gen003.coreimg.jpeg/1713508515143/ogata-img02.jpeg)
②本体用パッキンの代わりに、パッキン(外径32mm)を入れます。 (パッキンは、大型水栓用金具に同梱しています)
![【STEP 2】②本体用パッキンの代わりに、パッキン(外径32mm)を入れます。(パッキンは、大型水栓用金具に同梱しています)](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1783470874/item_1682418277059/c_gen003.coreimg.jpeg/1713508483135/ogata-img04.jpeg)
【STEP 2】
①ナット・泡沫用つぎて・本体用パッキンを外します。
ナット、泡沫用つぎて、本体用パッキンは捨てずに保管してください。
![【STEP 2】①ナット・泡沫用つぎて・本体用パッキンを外します。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_752110799/item_1682418277059/c_gen003.coreimg.jpeg/1713508473162/ogata-img03-230608.jpeg)
【STEP 3】
水切換レバーを大型水栓金具にねじ込み、固くなるまで締めつけます。
●蛇口直結型浄水器は、しっかりと締めつけて取り付け完了です。水を出して、水漏れが無いか確認してください。
![水切換レバーを大型水栓金具にねじ込み、固くなるまで締めつけます。](/content/panasonic/jp/ja/alkaline/setup/faucet-marugata/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1983995637/item_1682418277059/c_gen003.coreimg.jpeg/1713508462978/ogata-img05-230608.jpeg)
