蛇口(水栓)先端の外側にねじがあるタイプ
![蛇口(水栓)先端の外側にねじがあるタイプ](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_176132/item/c_lay002/c_gen003_copy.coreimg.jpeg/1713511815035/faucet-sotoneji-mv-pc.jpeg)
![蛇口(水栓)先端の外側にねじがあるタイプ](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_176132/item/c_lay002/c_gen003_copy/mobileFile.coreimg.jpeg/1713491781588/faucet-sotoneji-mv-sp.jpeg)
ご自宅の蛇口(水栓)のねじの外径や高さを確認してから、タップしましょう!
ねじが外側にある蛇口(ねじ外径22mm)
付属の固定具で取り付けられます。

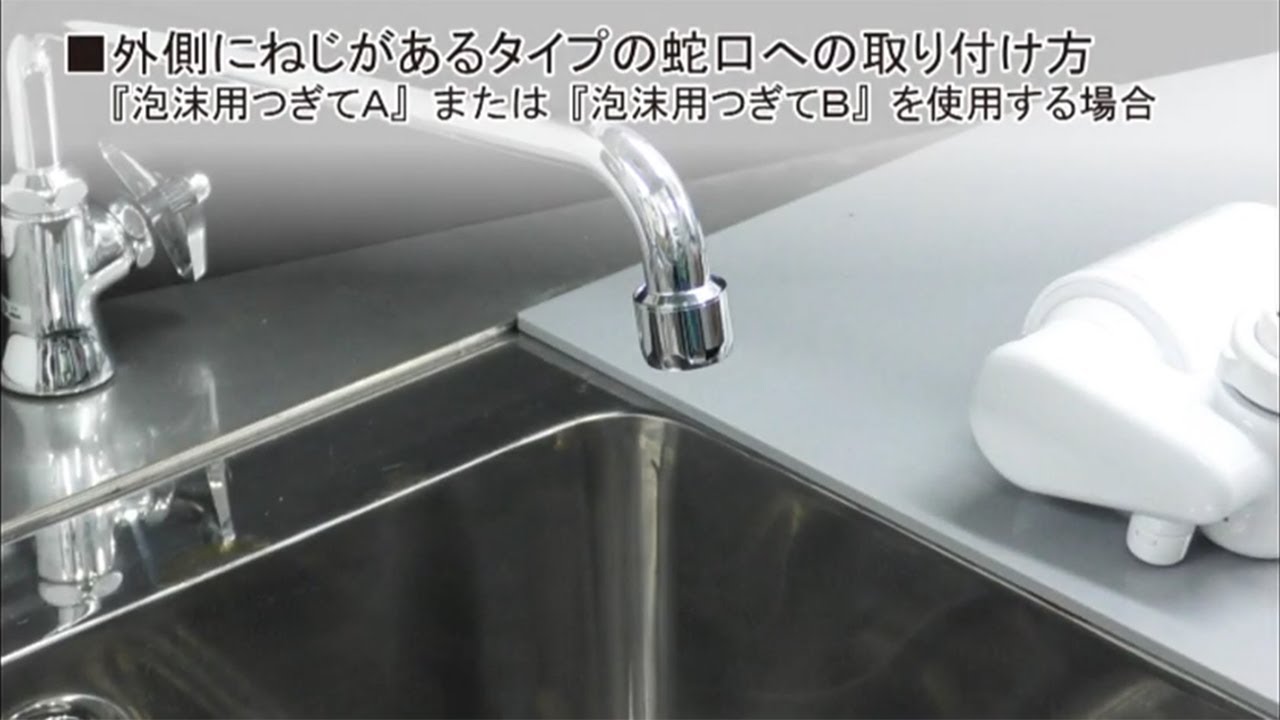

動画でチェック!蛇口への取り付け方
外側にネジのある蛇口
●動画に音声は入っていません。
取り付けかた
使う固定具
「泡沫用つぎてB」 又は「泡沫用つぎてA」 のどちらかを使って取り付けできます。両方取り付けし、根元まで締まる方を選びます。
泡沫用つぎてB(パッキン付き)
- M22・ピッチ1 mmのねじ
- 白またはベージュ
![泡沫用つぎてB(パッキン付き) M22・ピッチ1 mmのねじ 白またはベージュ](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_1061460213/c_lay011/c_gen003.coreimg.jpeg/1713511770824/faucet-sotoneji-tsugite-b.jpeg)
泡沫用つぎてA(パッキン付き)
- M22・山20のねじ用
- グレー
![泡沫用つぎてA(パッキン付き) W22・山20のねじ用、グレー](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_1061460213/c_lay011_copy/c_gen003_copy.coreimg.jpeg/1713511761333/faucet-sotoneji-tsugite-a.jpeg)
【STEP 1】
泡沫金具・ナット・泡沫用つぎてを外します。
![【STEP 1】 泡沫金具・ナット・泡沫用つぎてを外します。](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_422933105/item_1682418277059/c_gen003.coreimg.jpeg/1713511749667/sotoneji-m22-img01.jpeg)
【STEP 2】
2種類とも仮に取り付けてみて、泡沫用つぎてを選びます。
①泡沫用パッキンをいったん外します。
![【STEP 2】 2種類とも仮に取り付けてみて、泡沫用つぎてを選びます。 ①泡沫用パッキンをいったん外します。](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1297663877/item_1682418277059/c_gen003.coreimg.jpeg/1713511736812/sotoneji-m22-img02.jpeg)
②両方を蛇口に取り付けてみます。
![②両方を蛇口に取り付けてみます。](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_288921951/item_1682418277059/c_gen003.coreimg.jpeg/1713511721614/sotoneji-m22-img03.jpeg)
③泡沫用パッキンを戻します。
![③泡沫用パッキンを戻します。](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1165779812/item_1682418277059/c_gen003.coreimg.jpeg/1713511706136/sotoneji-m22-img04.jpeg)
【STEP 3】
STEP 2で選んだ泡沫用つぎてとナットを取り付けます。
![【STEP 3】 STEP 2で選んだ泡沫用つぎてとナットを取り付けます。](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_381074725/item_1682418277059/c_gen003.coreimg.jpeg/1713511689136/sotoneji-m22-img05.jpeg)
【STEP 4】
水切換レバーを取り付け、ナットを仮締めします。
![【STEP 4】 水切換レバーを取り付け、ナットを仮締めします。](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_267138242/item_1682418277059/c_gen003.coreimg.jpeg/1713511672848/sotoneji-m22-img06.jpeg)
ねじの外径が22mm以外や、ねじの高さが6mm未満
取り付けは、「分岐水栓」と「分岐水栓アダプター」の購入が必要です。
●蛇口の形状によっては、分岐水栓を取り付けられません。
●TK-AS48は、分岐水栓および給水コンセントによる取り付けは出来ません。
完成イメージ
![完成イメージ ねじの外径が22mm以外や、ねじの高さが6mm未満](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c/item/c_lay002/c_gen003.coreimg.jpeg/1714014422722/bunkisuisen-img01-pc.jpeg)
![完成イメージ ねじの外径が22mm以外や、ねじの高さが6mm未満](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1713491541386/bunkisuisen-img01-sp.jpeg)
蛇口に取り付けられない場合は、蛇口(水栓)の品番から分岐水栓での接続を確認
食器洗い乾燥機などを分岐水栓で設置済のとき
既存の分岐水栓に「2分岐コック」(別売品)を接続して、取り付けできます。(分岐水栓のある側に本器を設置する場合のみ)
取り付けは、既存の分岐水栓のほかに「2分岐コック」と「分岐水栓アダプター」の購入が必要です。
●TK-AS48は、分岐水栓および給水コンセントによる取り付けは出来ません。
完成イメージ
![食器洗い乾燥機などを分岐水栓で設置済のとき](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1000259001/item/c_lay002/c_gen003.coreimg.jpeg/1714014539861/bunkisuisen-img02-pc.jpeg)
![食器洗い乾燥機などを分岐水栓で設置済のとき](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1000259001/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1713491553028/bunkisuisen-img02-sp.jpeg)
取り付けは、お買い上げの販売店か工事店にご相談してください。
- 蛇口(水栓)・分岐水栓の形状によっては、2分岐コックを取り付けられないものが一部あります。
- 食器洗い乾燥機の運転中に食器洗い機の給水ホースを触り、暖かい場合は、分岐水栓が給湯仕様になっている可能性があります。
蛇口に取り付けられない場合は、蛇口(水栓)の品番から分岐水栓での接続を確認
分岐水栓を取り付けられないタイプの蛇口のとき(給水仕様の取り付け)
取り付けは、「給水コンセント」と「分岐水栓アダプター」の購入が必要です。
●TK-AS48は、分岐水栓および給水コンセントによる取り付けは出来ません。
![完成イメージ 分岐水栓を取り付けられないタイプの蛇口のとき(給水仕様の取り付け)](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_666301601/item/c_lay002/c_gen003.coreimg.jpeg/1713507995189/bunkisuisen-img03-pc.jpeg)
![完成イメージ 分岐水栓を取り付けられないタイプの蛇口のとき(給水仕様の取り付け)](/content/panasonic/jp/ja/alkaline/setup/faucet-sotoneji/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_666301601/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1713491550575/bunkisuisen-img03-sp.jpeg)
取り付けは、お買い上げの販売店か工事店にご相談してください。
- 蛇口(水栓)・分岐水栓の形状によっては、2分岐コックを取り付けられないものが一部あります。
- 食器洗い乾燥機の運転中に食器洗い機の給水ホースを触り、暖かい場合は、分岐水栓が給湯仕様になっている可能性があります。
