自動ジェット式器具洗浄機
据え付け方
据え付けステップ
［STEP1］

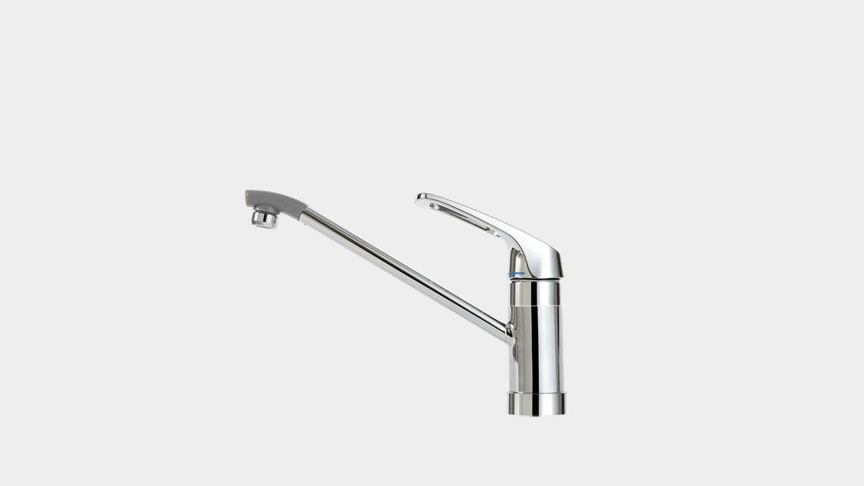

分岐水栓を取り付ける
蛇口に分岐水栓がとりついている場合は、分岐水栓の取付は不要です。
分岐水栓が取り付けられない蛇口タイプもあります。適応する分岐水栓は、蛇口によって異なります。事前に必ずご確認ください。
[STEP2]
給水・排水ホースをにつなぐ
２．給水ホースを分岐水栓につなぐ

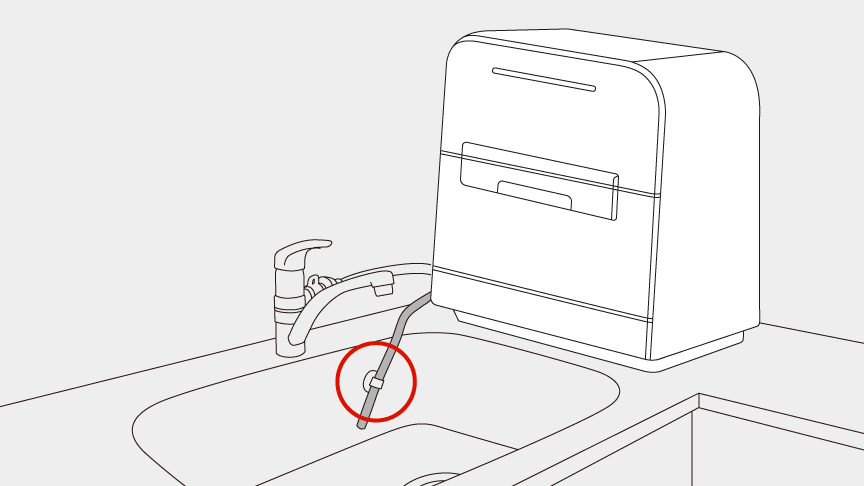

３．排水ホースを吸盤で固定する
[STEP3]

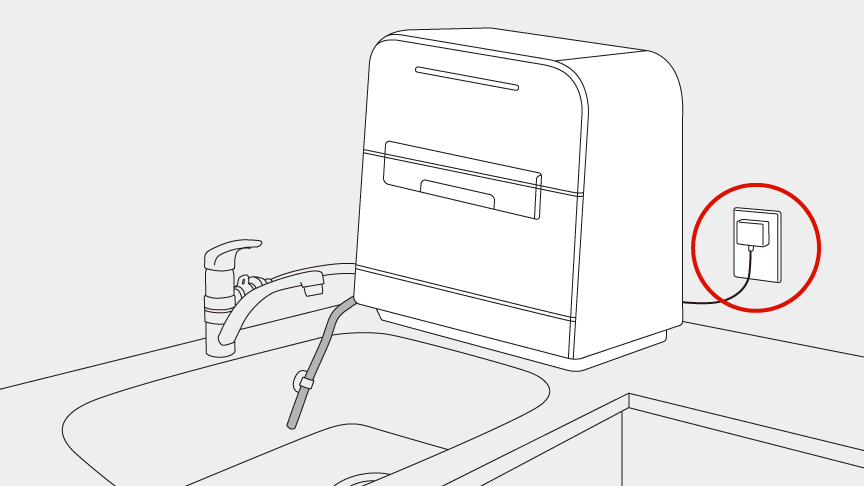

コンセントにつないで完了
- 100Vのコンセントにそのまま接続できます。
（ アース線を確実に取り付けてください。）
分岐水栓の準備・確認
蛇口タイプがわかる方
お使いの蛇口タイプにあった分岐水栓を下記よりご確認ください。
分岐水栓が取り付けられない蛇口タイプもあります。適応する分岐水栓は、蛇口によって異なります。事前に必ずご確認ください。
設置前にご確認ください
必ずご確認いただきたい点
1．100Vアース端子付き15Aのコンセントをご用意ください
2．給湯機へ接続する場合、洗浄力を確保するため、40℃以下の設定にしてください。
3．排水温度が高温（最高約80℃）なため、必要に応じて下記①②のどちらかでご対応ください。

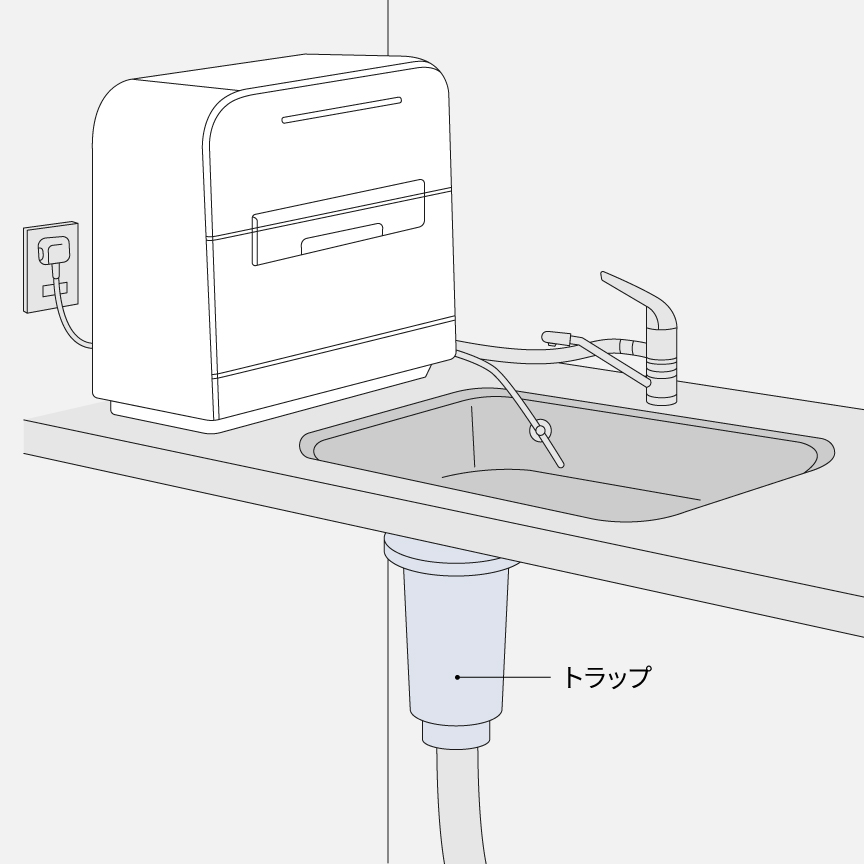

①耐熱用排水トラップ等を設ける
トラップを設置しない場合、排水の温度により床下配管が破損し水漏れの恐れがあります。
注意
- 1回の洗浄で約80℃の排水が3L程度排出されます。
- 排水を直接VP管やVU管へ流さないでください。破損の恐れがあります。
耐熱用排水トラップ参考
M14SST 流し台トラップ 耐熱 （ミヤコ株式会社）
453-015 耐熱流し台トラップ （株式会社カクダイ）
D-14MT-H 耐熱樹脂製流しトラップ （株式会社アウス）
石膏トラップ 丸型 （株式会社東京技研）

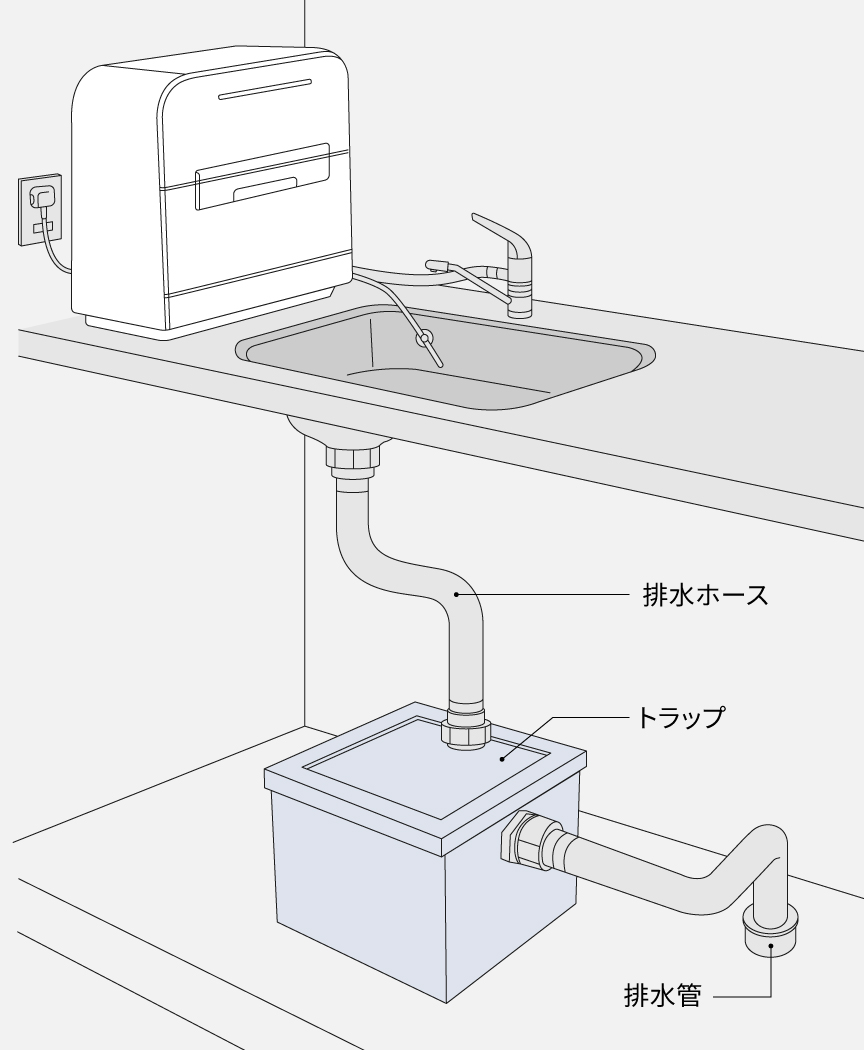

②排水ホースを直接排水配管に接続する場合は、耐熱性の塩ビ管または金属管に接続
【棚・机等に設置する場合の注意点】
設置場所がシンク付近ではなく、棚・机の下等のスペースに設置される場合次のことにご注意ください。

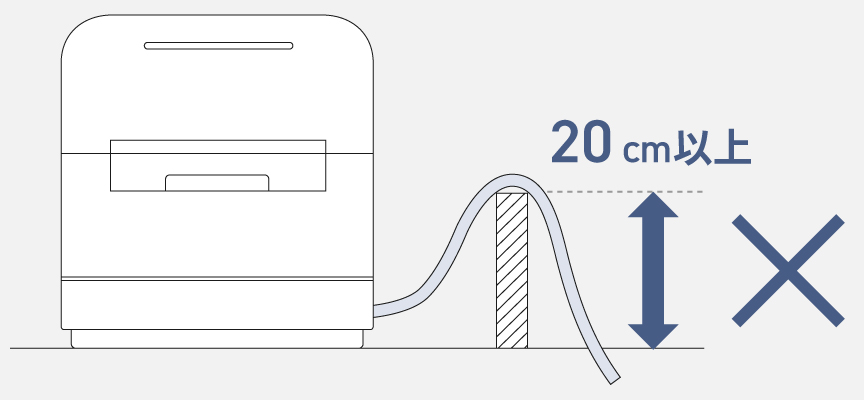

- 排水ホースは20cm以上持ち上げない
- トラップが必要な場合は置台に設置し排水ホースの持ち上がりを防いでください。
- 置台は耐荷重30kg以上の安定した台をご使用ください。
給水ホース、排水ホースを延長する場合
付属の排水ホースの長さが足りない場合は、延長用排水ホースを使って、全長で2.5mまで延長できます。
延長用排水ホース（1.4m）
品番：ANP2D-14
延長用排水ホース（1m）
品番：ANP2D-10

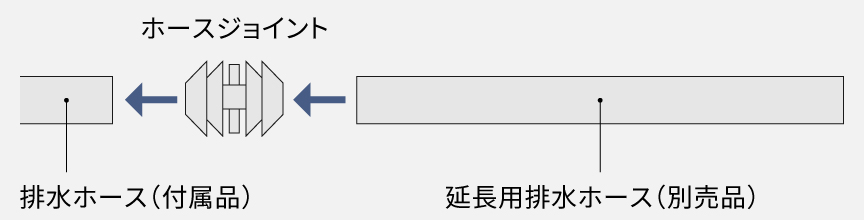

延長用排水ホースの取り付け方
付属の排水ホースに、延長ホースを接続します。ホースジョイントは延長用ホースに付属しています。
接続後、シンク側のホースをはさみでお好みの長さに切断してください。
水道の給水圧力・流量の確認
本機が使用できる水道水圧は0.03〜1Mpa（0.3〜10kgf/cm2）ですが、配管の状態による圧力上昇に備え、0.6Mpa（6kgf/cm2）を超える場合は減圧弁を取り付けてください。
なお、水圧が0.25Mpa（2.5kgf/cm2）を超える場合にはウォーターハンマー音が発生することがありますので、その場合は個別に対策いただきますようお願いいたします。
