取り付け施工手順

取り付けのポイントを動画で解説。 流れに沿って取り付けできます取り付けのポイントを動画で解説。 流れに沿って取り付けできます

温水洗浄便座ビューティー・トワレの取り付けに必要なのは3つのポイント。
手順ごとの動画を確認しながら、便座を簡単に取り付けられます。

POINT1 本体に給水ホースを接続する。
POINT2 本体を取り付ける。
POINT3 給水ホース分岐金具付を取り付ける。

購入前に設置するトイレ環境を必ずご確認下さい

購入前に設置するトイレ環境をチェック購入前に設置するトイレ環境をチェック

取り付け手順について

取り付け手順の概略

①止水栓を閉めた後、ロータンクの水を流しきってください。

給水管、止水栓、キャップの位置を記したイラスト。キャップのマイナス溝にスパナの先端を利用して、右に回し閉めるイラスト

②既設便座の部材も取り外してください。

既設便座の部材を取り外している様子のイラスト

POINT1:本体に給水ホースを接続する

  • 本体接続口の位置や、給水ホースの形状等は、機種によって異なります。
  • 必ずクイックファスナーを取り付けてください。
左側図:本体、接続口、0リングの位置を記している → 右側図:クイックファスナーを付けたイラスト。軽く回ること

POINT2:本体を取り付ける

取付ボルトを便器の穴に差し込み固定します。

  • AWM固定板は専用仕様です。
  • 取り付けボルト、パッキンの仕様等、機種によって異なります。
  • 本体が便器から脱着できる構造のため、少しがたつきが生じることがありますが異常ではありません。
部品の方向注意。ナットを左に回して、手でナットを仮締めするイラスト。

POINT3:給水ホース分岐金具付を取り付ける

給水管を外し、給水ホース分岐金具付・フレキシブルパイプを取り付けます。

  • ストレーナー(フィルター)付きの場合は販売店にご相談ください。
上下の部品を左に回し、給水管を外す。フレキシブルパイプ(同梱)長さ30m 給水ホース 分岐金具付(同梱)のイラスト

給水管がホース式、フレキシブルパイプ式の場合

本体同梱のフレキシブルパイプは使用しません。

左側図:壁向きの止水栓を右に回す。給水ホースまたはフレキシブルパイプのイラスト ← 右側図:床向きの止水栓を右に回す。給水ホースまたはフレキシブルパイプのイラスト左側図:壁向きの止水栓を右に回す。給水ホースまたはフレキシブルパイプのイラスト ← 右側図:床向きの止水栓を右に回す。給水ホースまたはフレキシブルパイプのイラスト

施工の流れを動画で確認

購入前の確認点を動画で確認※1

事前確認

ビューティ・トワレの設置前の確認事項を動画で解説。
注意事項なども併せてご確認ください。

施工の流れについて※1

施工の流れ

ビューティ・トワレの施工の流れを動画で解説。
設置前にご確認ください。

本体の取り付けについて※1

作業の順番は機種により異なります。

本体の取り付け

ビューティ・トワレ本体の取り付け方を動画で解説。
注意事項も解説しているので、設置時にもご覧ください。

試運転の方法について

ご家庭に設置された温水洗浄便座のタイプに合わせて試運転を行ってください。

タイプ別試運転の方法を動画でチェック

泡コートトワレの場合

W瞬間式、瞬間式※1の場合

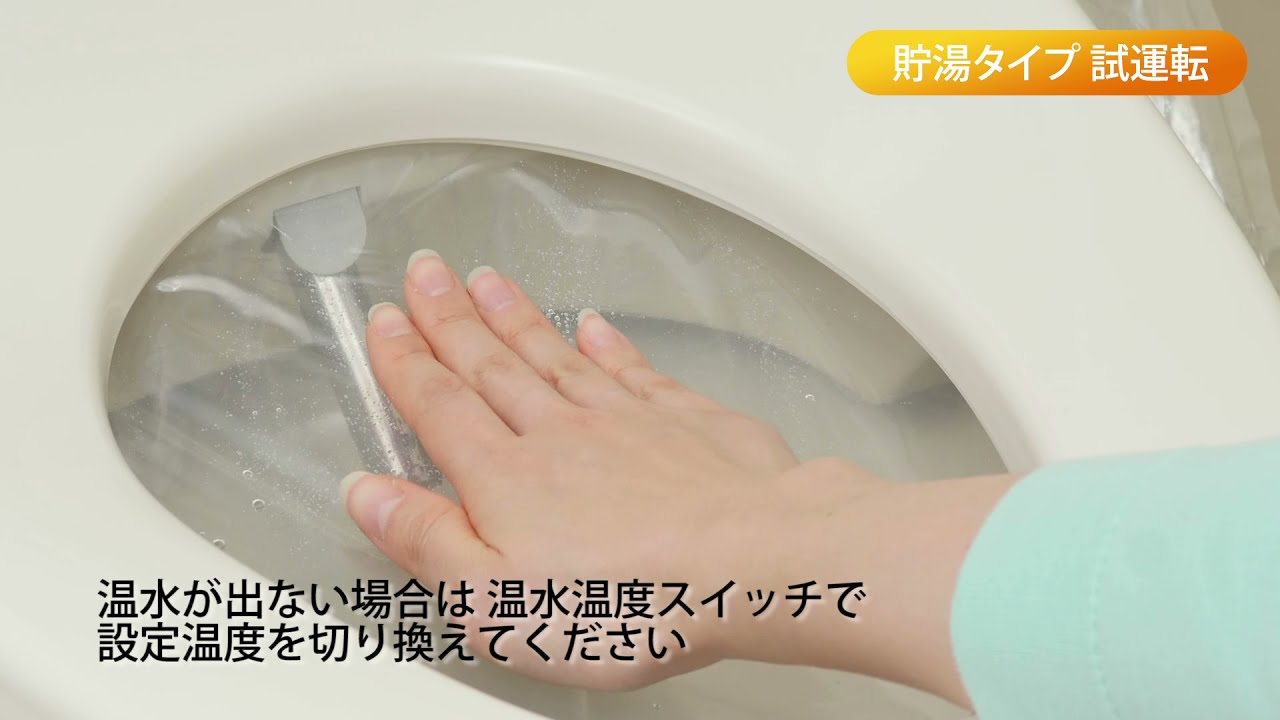

貯湯式※2の場合

タイプごとの試運転方法について動画で解説。
快適なご使用のために設置タイプに合った動画をご確認ください。

別売品

㋚はサービスルート扱い、㋛はシステム部材開発センター扱いを表します。※仕様のお問い合わせ先TEL:06-6942-6202㋚はサービスルート扱い、㋛はシステム部材開発センター扱いを表します。※仕様のお問い合わせ先TEL:06-6942-6202

フレキシブルパイプを取り付ける時の、その他設置環境の場合

同梱のフレキシブルパイプの長さが合わない場合

同梱のフレキシブルパイプ(長さ30 cm)の長さが合わない場合、給水管が曲がっている場合などに別売のフレキシブルパイプを使用してください。

フレキシブルパイプ25 cm AD-HS25BA

メーカー希望小売価格 1,100円(税込)


フレキシブルパイプ35 ㎝ AD-HS35BA

メーカー希望小売価格 1,254円(税込)


フレキシブルパイプ40 ㎝ AD-HS40BA

メーカー希望小売価格 1,320円(税込)

㋛ 別売のフレキシブルパイプのイラスト

給水管が短い、給水管が外れない(外ネジタイプ止水栓の時)、給水管がストレーナー(フィルター)付きの場合

左側図:給水管、止水栓の位置イラスト → 中央図:止水栓、パッキンの位置イラスト → 右側図:別売の分岐水栓を接続したイラスト左側図:給水管、止水栓の位置イラスト → 中央図:止水栓、パッキンの位置イラスト → 右側図:別売の分岐水栓を接続したイラスト

ロータンクの給水口と止水栓の間の距離が短く本体同梱の分岐金具とフレキシブルパイプが接続できない場合は、別売の分岐水栓を接続してください。

*マイナス溝タイプ・ハンドルタイプの止水栓に対応します。(内ねじ止水栓には取付けできません)

分岐水洗(キャップセット付) ADL531A-B4JS
  • パッキン付き
  • DL-AWM・WP・RRTK・PRTK・ERXシリーズ用
  • キャップセット付

メーカー希望小売価格 2,530円(税込)

㋚ 分岐水洗(キャップセット付) ADL531A-B4JS

本体を取り付ける時の、その他設置環境の場合

便器への便座取り付け穴が貫通していないものや下からナット締めができない場合

便器への便座取り付け穴が貫通していないものや下からナット締めができない場合は、別売のボルトセットを使用してください。

上面施工ボルトセット ADL55DWZHQC0
  • DL-RRTK・PRTK・ERXシリーズ用
  • 下からナット締めができない便器の場合

メーカー希望小売価格 1,430円(税込)

㋚ 上面施工ボルトセット ADL55DWZHQC0
  • 部材のご注文については販売店までお問い合わせください。
  • イラストはイメージです。

※1 映像は瞬間式DL-RQTK50を用いてご説明しています。機種ごとに手順が異なる部分もありますので、施工説明書を併せてご確認ください。
※2 映像は貯湯式DL-EJX20を用いてご説明しています。機種ごとに手順が異なる部分もありますので、施工説明書を併せてご確認ください。

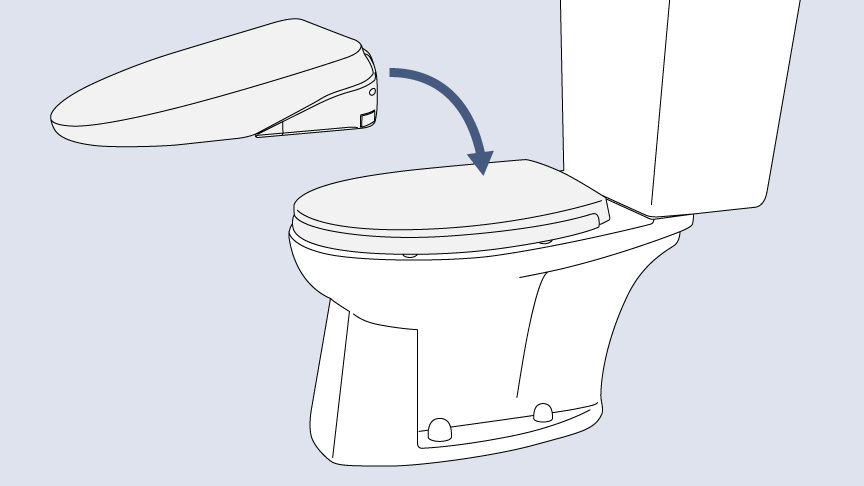

購入前に3つのポイントをチェック。ビューティー・トワレ設置診断
