寸法図(ドラム式)

寸法図(ドラム式)寸法図(ドラム式)

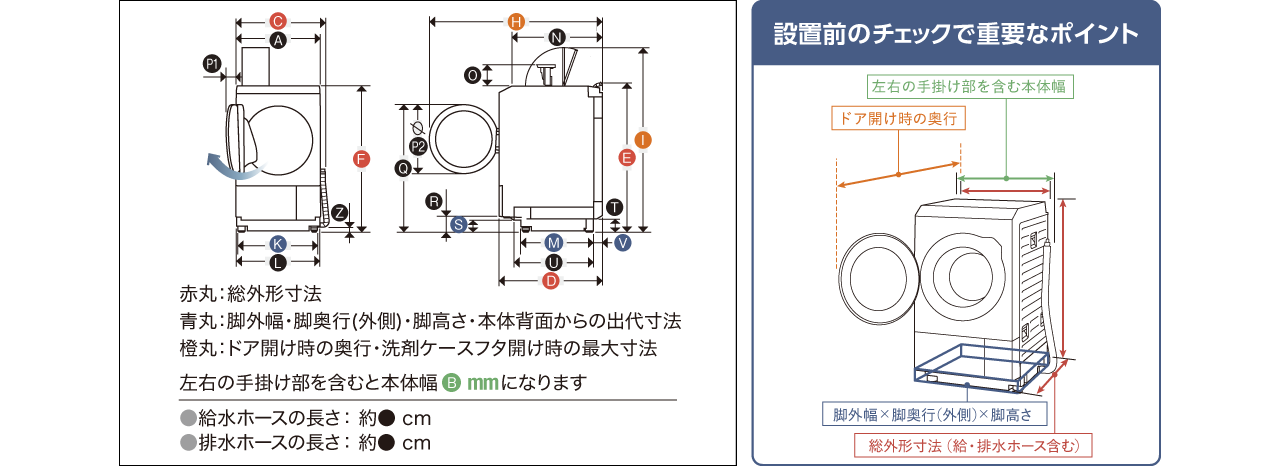

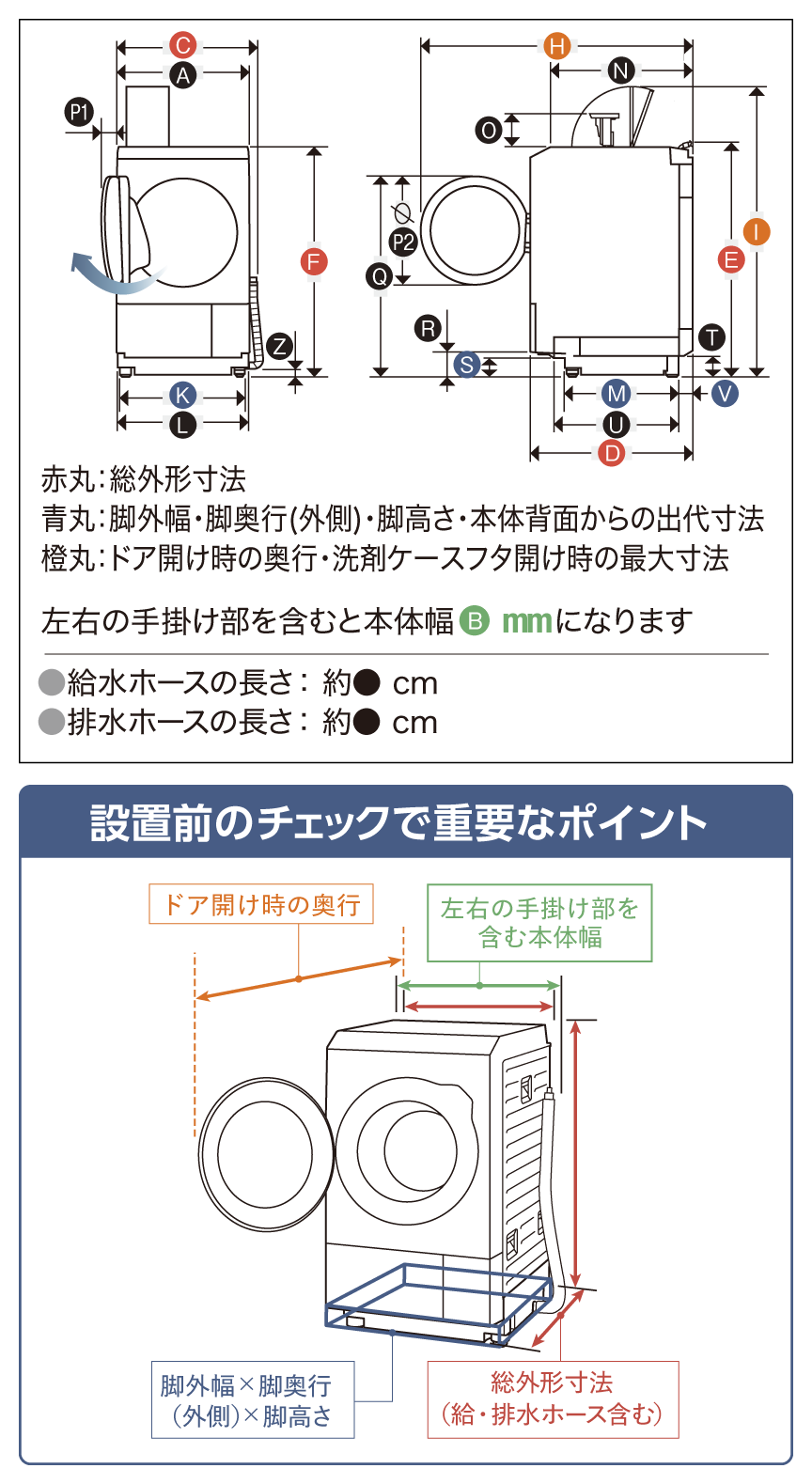

寸法図の見方

設置前のチェックで重要なのはココ!設置前のチェックで重要なのはココ!

A 本体幅(手掛け部を含まない)
B 本体幅(手掛け部を含む)
C 幅(手掛け部と排水ホースを含む)
D 奥行
E 高さ(給水ホース取付部を含む)
F 本体高さ(給水ホース取付部を含まない)
G ドア開け時の側面必要スペース
H ドア開け時の奥行
I 〈ドラム〉最大寸法
  〈タテ型〉フタ開け時の高さ
      (折りたたまない)
J 〈タテ型〉フタ開け時の高さ(折りたたみ時)
K 脚外幅(防水フロアーに設置時確認)
L 本体下端幅(樹脂部)
M 脚奥行(外側)(防水フロアーに設置時確認)
N 上面の奥行

O 洗剤ケースフタ開け時の高さ
P ドア外径
Q ドア上部までの高さ
R 前脚高さ
S 脚高さ(防水フロアーに設置時確認)
T 後脚高さ
U 脚奥行(外側最大部)
V 本体背面からの出代
W 投入口高さ
X フタ開け時の必要スペース
  (折りたたまない)
Y 本体奥行
Z 排水ホース下高さ

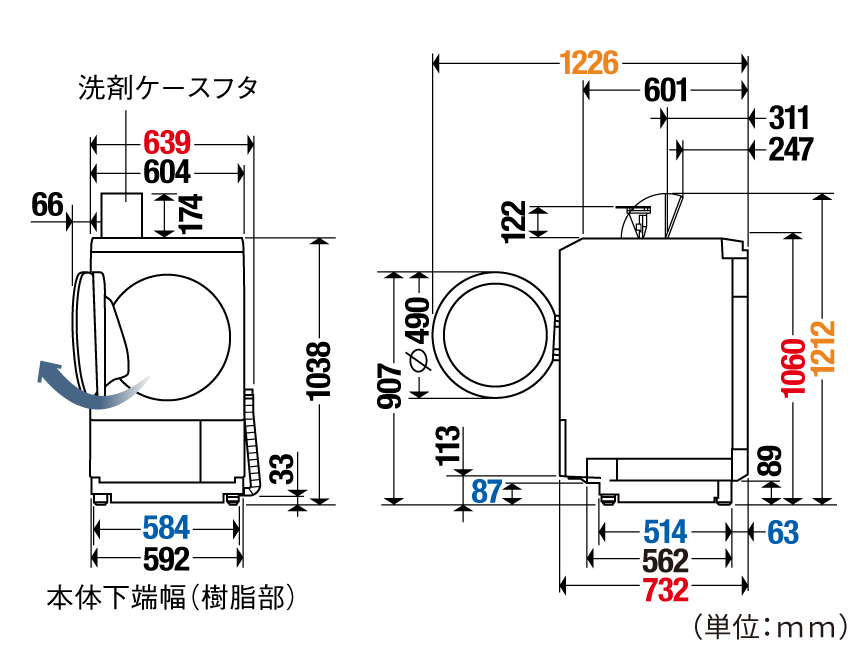

寸法図を確認する

レギュラードラム 11 kgタイプ

[ドア左開き]NA-VX900BL・NA-VX800BL
[ドア右開き]NA-VX900BR・NA-VX800BR

本体高さ(1009 mm)に加えて上方230 mm以上のスペースが必要です


[ドア左開き]

寸法図:レギュラードラム11kgタイプ寸法図:レギュラードラム11kgタイプ

レギュラードラム 10 kgタイプ

[ドア左開き]NA-VX700BL・NA-VX300BL
[ドア右開き]NA-VX700BR

本体高さ(1009 mm)に加えて上方130 mm以上のスペースが必要です


[ドア左開き]

寸法図:レギュラードラム10kgタイプ寸法図:レギュラードラム10kgタイプ

左右の手掛け部を含むと本体幅 609 mmになります

  • 給水ホースの長さ: 約80 cm

  • 排水ホースの長さ: 約72 cm

キューブル 10 kgタイプ

[ドア左開き]NA-VG2500L・NA-VG1500L
[ドア右開き]NA-VG2500R・NA-VG1500R

本体高さ(998 mm)に加えて上方260 mm以上のスペースが必要です


[ドア左開き]

寸法図:キューブル 10 kgタイプ寸法図:キューブル 10 kgタイプ

キューブル 7 kgタイプ

[ドア左開き]NA-VG750L
[ドア右開き]NA-VG750R

本体高さ(998 mm)に加えて上方230 mm以上のスペースが必要です


[ドア左開き]

寸法図:キューブル 7 kgタイプ寸法図:キューブル 7 kgタイプ

左右の手掛け部を含むと本体幅 609 mmになります

  • 給水ホースの長さ: 約80 cm

  • 排水ホースの長さ: 約72 cm

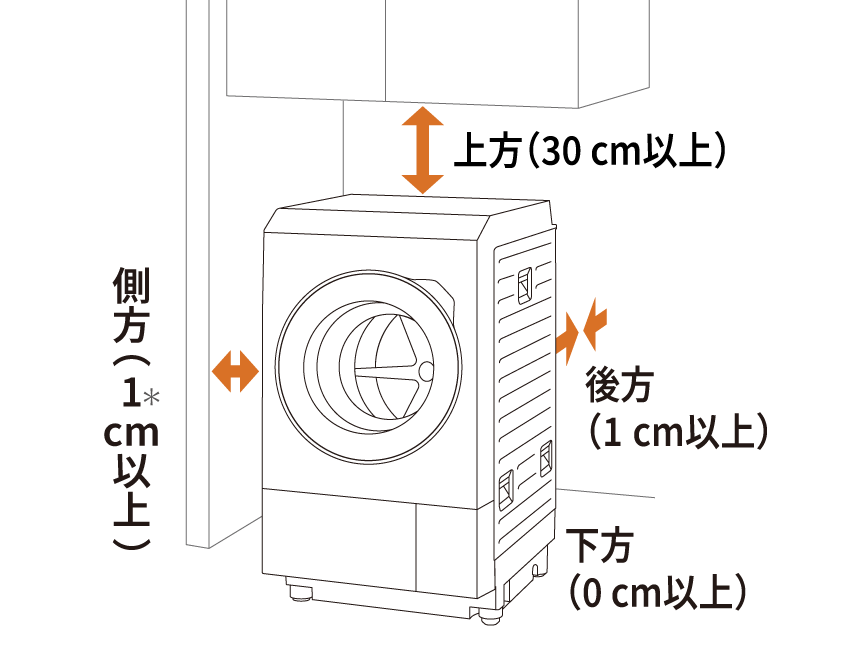

注意!可燃物からの離隔距離(消防法 基準適合組込形)

前面を開放した上で、壁面から右記の寸法以上離す必要があります。

可燃物からの離隔距離可燃物からの離隔距離

※1 排水ホースの接続側は9 cm以上。
※2 NA-VX900BL/R・VX800BL/R・VG750L/Rは23 cm以上、NA-VG2500L/R・VG1500L/Rは26 cm以上。

色々なサイズで比べてみる! パナソニックの「ドラム式」

高さ(最大寸法)で比較

本体そのものの高さだけではなく、洗剤ケースや乾燥フィルターを引き出すための高さを確認してください。
(機種間の高低差:最大10.1 cm)

1,230 mm:
キューブル10 kgタイプ

高さの寸法図:キューブル10kgタイプ

1,205 mm:
レギュラードラム11 kgタイプ

高さの寸法図:レギュラードラム11 kgタイプ

1,200 mm:
キューブル7 kgタイプ

高さの寸法図:キューブル7kgタイプ

1,129 mm:
レギュラードラム10 kgタイプ

高さの寸法図:レギュラードラム10kgタイプ

「ドラム式」は洗濯機の上の空間を広く使いやすいのが特徴

洗濯機の上に棚などの収納スペースを設置したい場合は、ドラム式がおすすめです。

イメージ:洗濯機の使用例

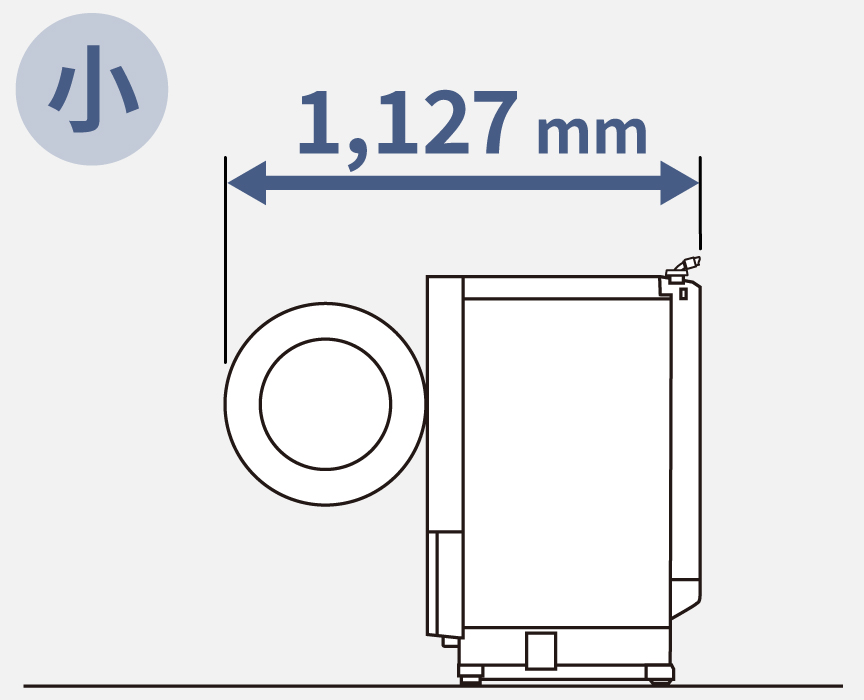

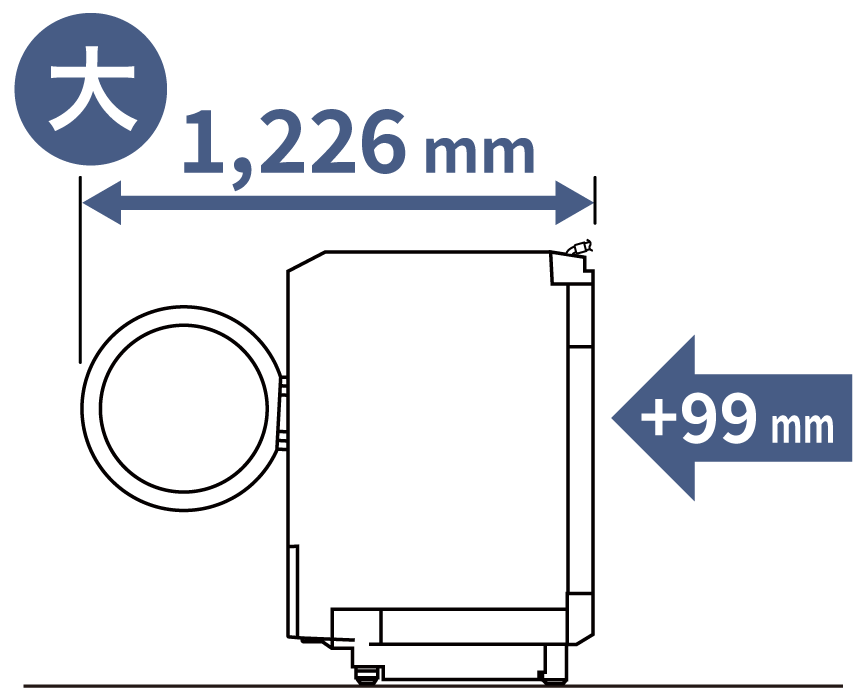

ドア開け時奥行で比較

機種間で大きな差はありませんが、ドア開け時の最大奥行寸法は、ドラム購入時の重要なチェックポイント!
レギュラードラム(VXシリーズ)は全機種同じ奥行寸法です。
(機種間の奥行差:最大7.7 cm)

1,217 mm:
キューブル10 kgタイプ

奥行の寸法図:キューブル10kgタイプ

1,152 mm:
キューブル7 kgタイプ

奥行の寸法図:キューブル7kgタイプ

1,140mm:
レギュラードラム全機種

奥行の寸法図:レギュラードラム全機種

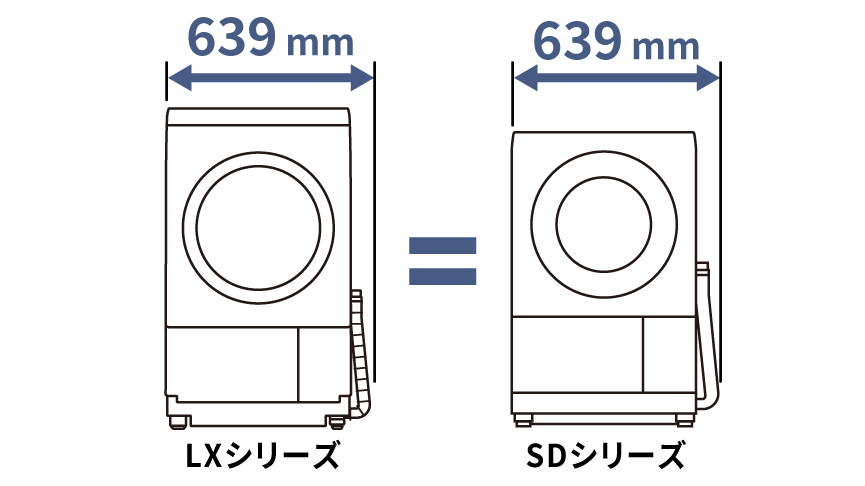

本体幅(手掛け部・排水ホースを含む)

全機種、すべて同じ本体幅!
一般的な防水フロアーにも設置可能な大きさです。

本体幅の寸法図

我が家に置けるかチェック!

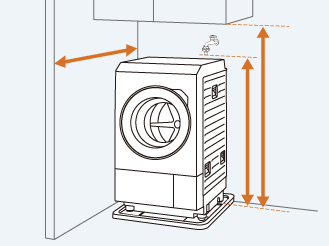

設置場所を測る

まずは置き場所を確認

設置場所を測る
搬入経路を測る

見落としがちな設置場所までの経路にも注意

搬入経路を測る
こんな場所への設置は注意!

設置場所の環境も要チェック

こんな場所への設置は注意!

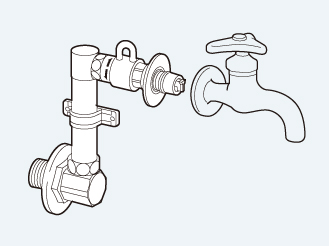

「別売品」を使うと置ける!?
