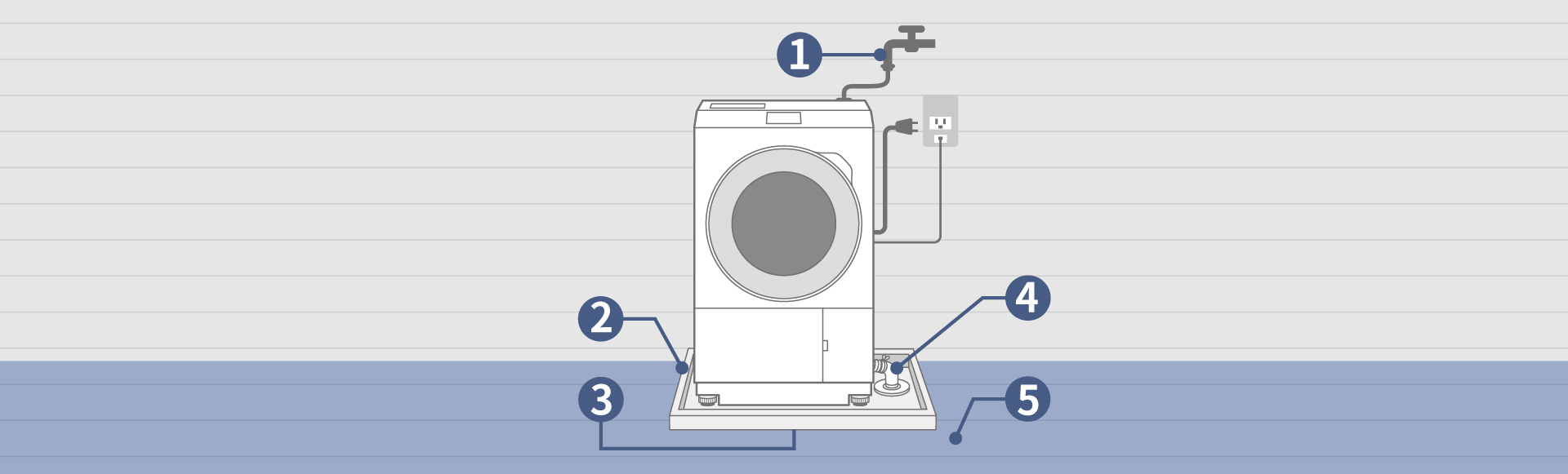

こんなときは「別売品」で解決

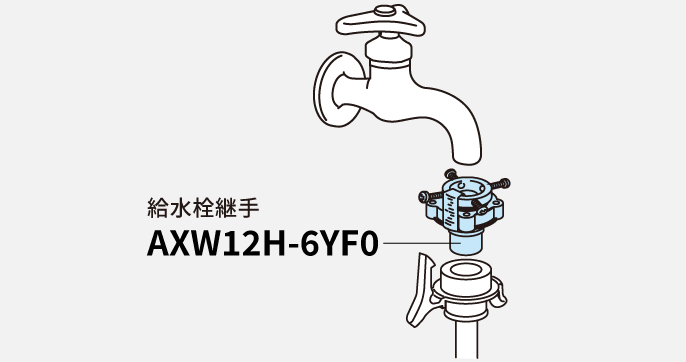

1-1.給水ホースが水栓に接続できない
横水栓の場合は、別売の「給水栓継手(つぎて)AXW12H-6YF0」をご用意ください。
給水栓継手 AXW12H-6YF0
メーカー希望小売価格
1,210円(税込)
![イメージイラスト:付属の給水栓つぎてと蛇口](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c/item_1682418277059/c_gen003.coreimg.jpeg/1709780371412/check-option-01.jpeg)

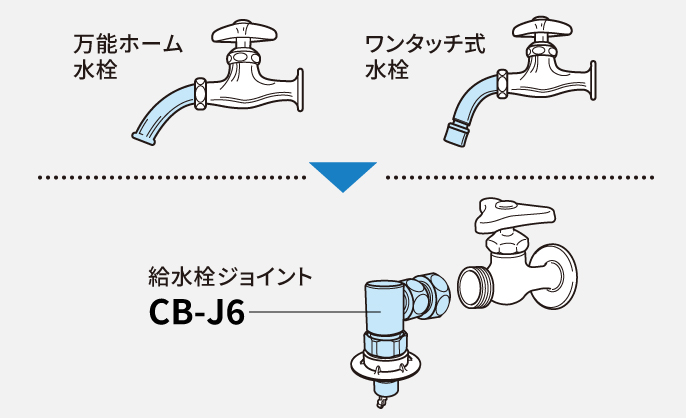

横水栓以外の時
蛇口部分を取り外し、別売の給水栓ジョイント・継手をつけてください。
![給水栓ジョイント](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_834413940/c_lay011/c_gen003.coreimg.jpeg/1709780371480/check-option-02-2102.jpeg)
給水栓ジョイント CB-J6
メーカー希望小売価格
3,080円(税込)
・オートストッパー付
![給水栓接手](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_834413940/c_lay011_copy/c_gen003_copy.coreimg.jpeg/1709780366589/check-option-03-2102.jpeg)

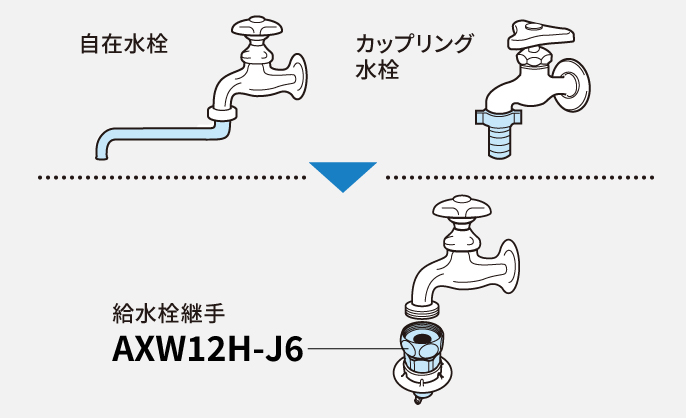

給水栓継手 AXW12H-J6
メーカー希望小売価格
2,420円(税込)
・オートストッパー付
- 給水栓ジョイントCB-J6、給水栓継手AXW12H-J6はオートストッパー付です。給水ホースが抜けると自動的に給水が止まります。
上記以外は日本電機工業会規格JEM1206に準拠している水栓をお使いください。ご不明な場合は、水栓メーカーにお問い合わせください。ただし、水栓にレバーをかけるツバのないものは使用しないでください(水漏れの原因)。
洗濯機の給水以外にも同一水栓を使用する時
![イメージイラスト:分岐栓](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_2010738998_/item/c_gen003.coreimg.jpeg/1709780371456/check-option-04.jpeg)

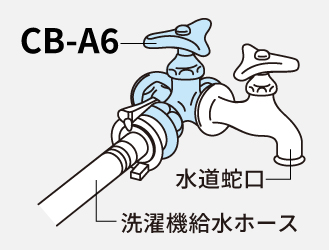

分岐水栓
CB-A6
メーカー希望小売価格
3,740円(税込)
・オートストッパー付

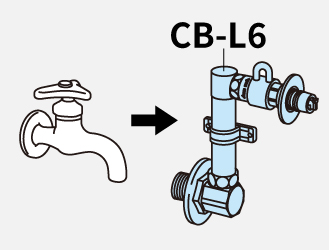

水栓の位置が低く本機の背面に水栓が当たる時
![壁ピタ水栓](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__1731473538/item/c_gen003.coreimg.jpeg/1709780371437/check-option-05.jpeg)
壁ピタ水栓
CB-L6
メーカー希望小売価格
8,250円(税込)
・オートストッパー付
蛇口までの高さ(単位:mm)
レギュラードラム* (LXシリーズ) | コンパクトドラム* (SDシリーズ) | キューブル* (VGシリーズ) | 壁ピタ水栓 |
---|---|---|---|
1,370〔1,300〕以上 | 1,300以上 | 1,310以上 | 不要 |
1,370〔1,300〕未満 1,020以上 | 1,300未満 960以上 | 1,310未満 1,000以上 | 蛇口のタイプにより要 |
1,020未満 | 960未満 | 1,000未満 | 要 |
表内の〔 〕内寸法は、レギュラードラムNA-LX113Dになります
*当コンテンツにおける「レギュラードラム」は、2024年発売のNA-LX129D・LX127D・LX125D・LX113Dを、「コンパクトドラム」は、2025年発売のNA-SD10UA・SD10HAを、「キューブル」は、2024年発売のNA-VG2900を指します。
1-2.給水ホースの長さが足りない

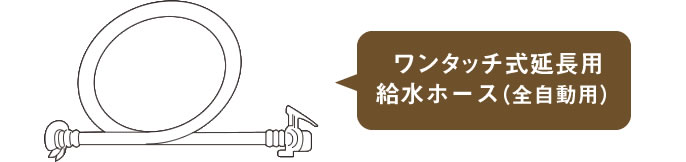

ワンタッチ式延長用給水ホース
AXW1251-250(0.5 m) メーカー希望小売価格 1,540円(税込)
AXW1251-201(1.0 m) メーカー希望小売価格 1,980円(税込)
AXW1251-202(2.0 m) メーカー希望小売価格 2,420円(税込)
AXW1251-203(3.0 m) メーカー希望小売価格 2,640円(税込)
AXW1251-205(5.0 m) メーカー希望小売価格 3,960円(税込)
![イメージイラスト:ワンタッチ式延長用給水ホース(全自動用)](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_871382355/item_1682418277059/c_gen003.coreimg.jpeg/1701159517888/check-option-07.jpeg)
2.防水フロアーがない
結露による水滴から床を守るため「防水フロアー」をおすすめします。
排水口ありタイプ(色はすべてクールホワイトです)
GB73 (800タイプ)メーカー希望小売価格 14,080円(税込)
GB731(900タイプ)メーカー希望小売価格 20,460円(税込)
GB724(640タイプ)メーカー希望小売価格 17,600円(税込)
GB745(740タイプ)メーカー希望小売価格 19,140円(税込)
品番 | 外寸(幅×奥行×高さ mm) | 内寸(幅×奥行 mm) |
---|---|---|
GB73 | 800×640×55 | 744×584 |
GB731 | 900×640×50 | 850×590 |
GB724 | 640×640×55 | 590×590 |
GB745 | 740×640×55 | 690×590 |
排水口ありタイプを設置の際は以下も必要です
排水トラップ(パナソニック ハウジングソリューションズ(株)製)
下抜きタイプ
GB881 メーカー希望小売価格 6,490円(税込)
横抜きタイプ
GB891 メーカー希望小売価格 6,490円(税込)
排水口なしタイプ※(色はクールホワイトです)
GB605J(Mタイプ)メーカー希望小売価格 7,810円(税込)、外寸:幅640×奥行640×高さ50 mm、内寸:幅596×奥行596 mm
- フロアーあて板N-MH3が必要です。
3.排水口が本体の下に隠れる(真下排水)
排水パイプが内部部品を傷つけないよう、高さを確保する必要があります。

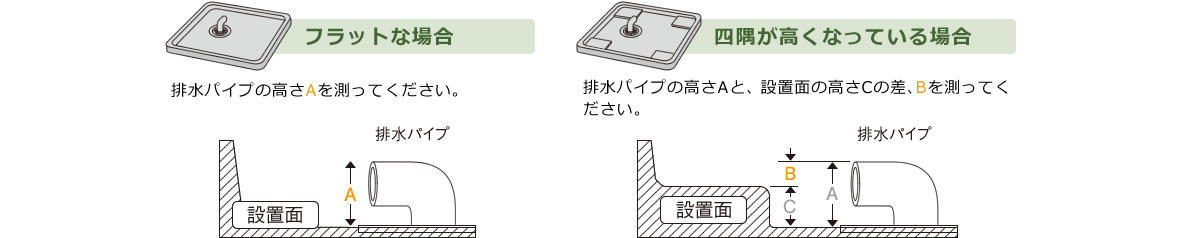

![フラットな場合:排水パイプの高さAを測ってください。四隅が高くなっている場合:排水パイプの高さAと、 設置面の高さCの差、Bを測ってください。](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1613252785/item/c_lay002/c_gen003.coreimg.jpeg/1701159857307/check-option-08-pc.jpeg)
![フラットな場合:排水パイプの高さAを測ってください。四隅が高くなっている場合:排水パイプの高さAと、 設置面の高さCの差、Bを測ってください。](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1613252785/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1701159624169/check-option-08-sp.jpeg)
AまたはBの高さが
(1)5 mm以上 25 mm未満→「フロアーあて板」が1セット必要
(2)25 mm以上45 mm未満→「フロアーあて板」が2セット必要

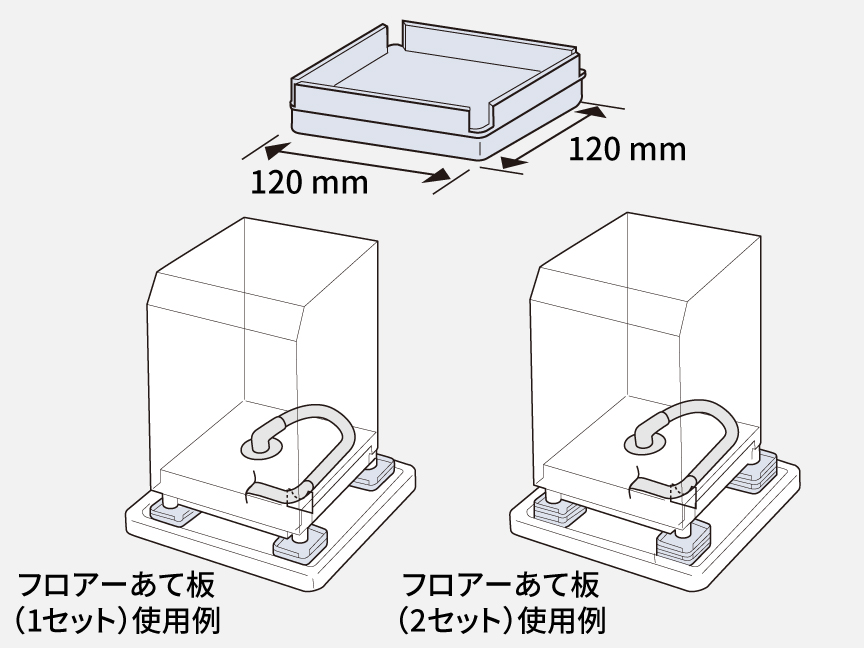

フロアーあて板(1セット4個組)
フロアーあて板を使用すると、本体と設置面の高さスペースを約2 cm確保できます。2枚まで重ねられます。
N-MH3(別売部材)
メーカー希望小売価格 1,320円(税込・取付工事費別)
樹脂製(4個セット)
![イメージイラスト:フロアーあて板](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1756401077/item_1682418277059/c_gen003.coreimg.jpeg/1726542474936/check-option-09.jpeg)
排水パイプなし→「真下排水ユニット」が必要

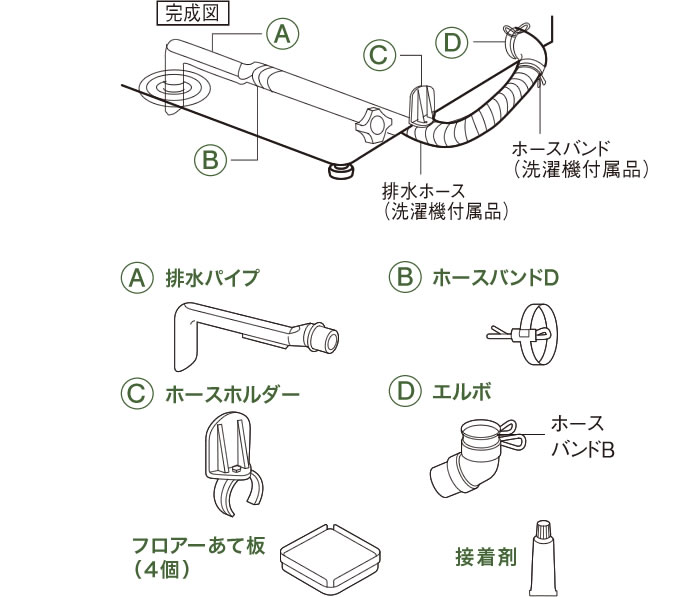

真下排水ユニット
N-MH2(別売部材・取付工事費別)
メーカー希望小売価格 2,640円(税込)
![イメージイラスト:真下排水ユニット](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_884732908/item_1682418277059/c_gen003.coreimg.jpeg/1701159635735/check-option-10.jpeg)
4.外部排水ホースの長さが足りない
別売のホースをつないでください。

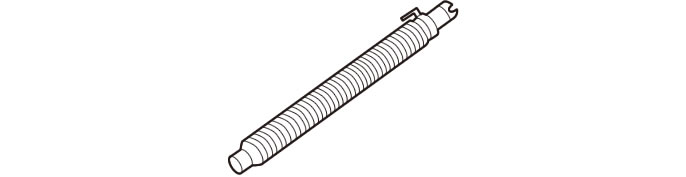

延長用排水ホース
AXW2D-31(1 m) メーカー希望小売価格 1,540円(税込)
AXW2D-32(2 m) メーカー希望小売価格 2,420円(税込)
![イメージイラスト:延長用排水ホース](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_228750207/item_1682418277059/c_gen003.coreimg.jpeg/1701159651662/check-option-11.jpeg)
5.設置面が弱い
ドラム式は、本体の重さだけで70 kg以上*あります。洗濯中は、水の重さ・衣類の重さも加わります。設置面には十分な強度が必要です。
*パナソニックの場合、レギュラードラムの質量は約77~81 kgです。

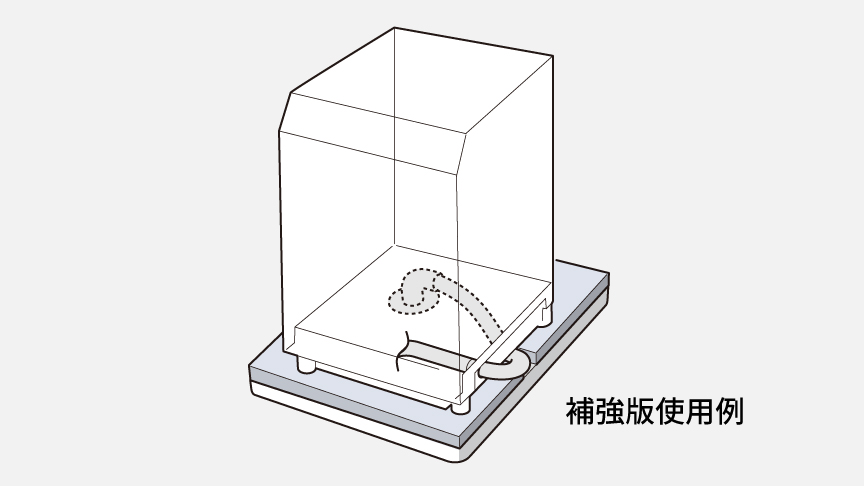

![イメージイラスト:補強板使用例](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1970000087/item_1682418277059/c_gen003.coreimg.jpeg/1726542474961/check-option-12.jpeg)

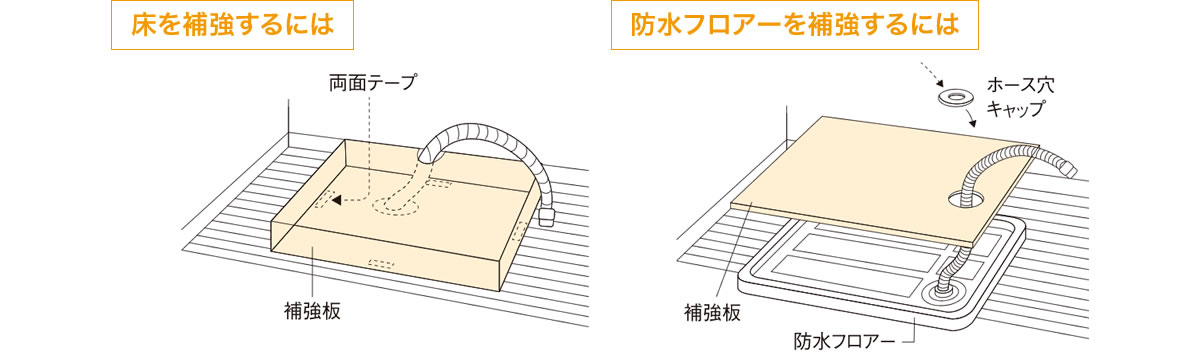

![床を補強するには,防水フロアーを補強するには](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1446501930/item/c_lay002/c_gen003.coreimg.jpeg/1701159712452/check-option-13-pc.jpeg)
![床を補強するには,防水フロアーを補強するには](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c_1446501930/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1701145998291/check-option-13-sp.jpeg)
補強板

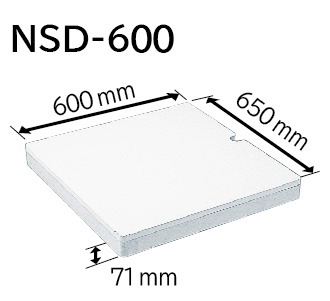

![NSD-600](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__902107484/item_copy_318075486/c_gen003.coreimg.jpeg/1701159777246/check-option-14.jpeg)
床に直接設置する場合で、真下排水する時に
NSD-600
メーカー希望小売価格14,300円(税込)

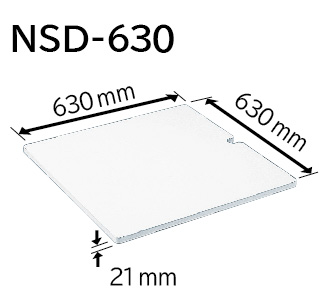

![NSD-630](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__902107484/item_copy_451734598/c_gen003.coreimg.jpeg/1701159790934/check-option-15.jpeg)
床の補強や防水フロアー(幅640 mmタイプ)に
NSD-630
メーカー希望小売価格11,000円(税込)

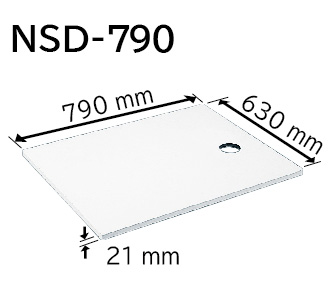

![NSD-790](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__902107484/item_copy/c_gen003.coreimg.jpeg/1701159803444/check-option-16.jpeg)
防水フロアー(幅800 mmタイプ)に
NSD-790
メーカー希望小売価格11,000円(税込)

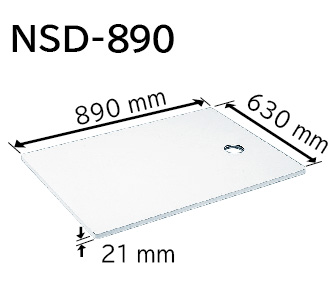

![NSD-890](/content/panasonic/jp/ja/wash/check/option/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__902107484/item/c_gen003.coreimg.jpeg/1701159814014/check-option-17.jpeg)
防水フロアー(幅900 mmタイプ)に
NSD-890
メーカー希望小売価格11,000円(税込)
