設置場所を測る(ドラム式)
![設置場所を測る(ドラム式)](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c/item/c_lay002/c_gen003.coreimg.jpeg/1700810678669/space-main-pc-2109.jpeg)
![設置場所を測る(ドラム式)](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_copy_copy_c/item/c_lay002/c_gen003/mobileFile.coreimg.jpeg/1700017282457/space-main-sp-2109.jpeg)

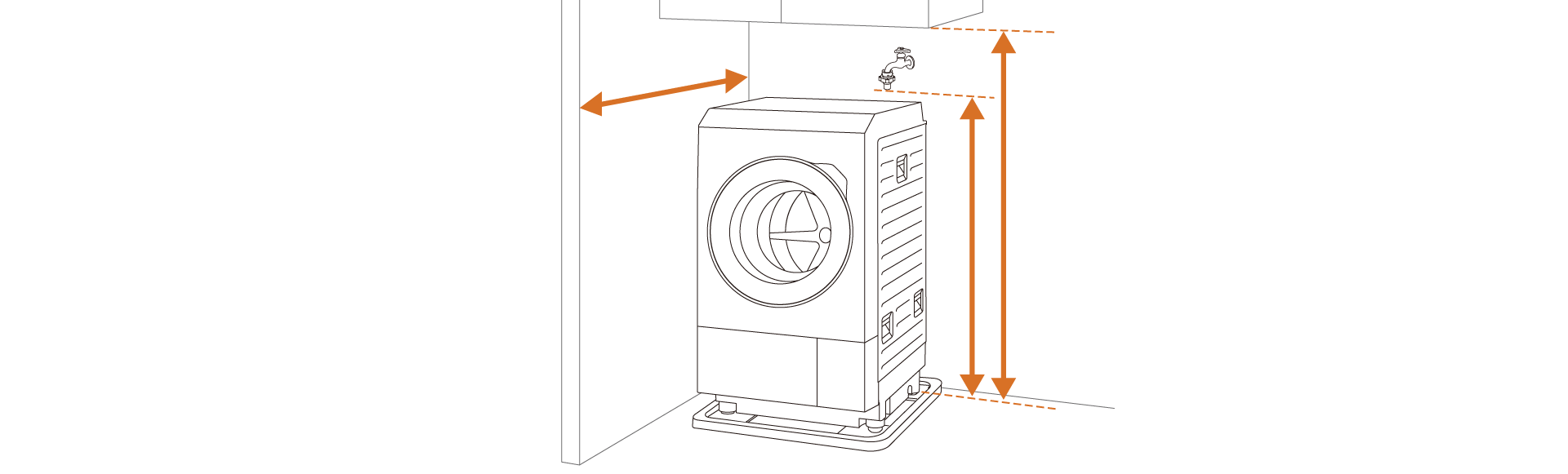

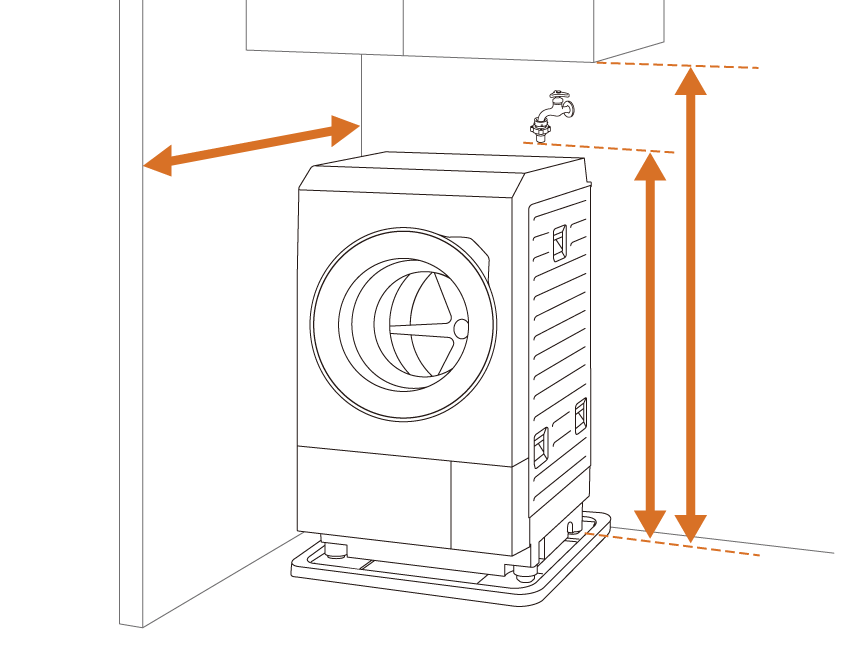

設置場所で測るのは「防水フロアーのサイズ」「設置面から上部の棚(もしくは天井)までの高さ」「設置面から蛇口までの高さ」「壁面からの奥行」です。 詳しい数字は、品番ごとにご確認ください。
お店に持っていける事前チェックリストのPDFをダウンロードすると便利!
全品番共通
防水フロアーのサイズ
パナソニックのドラム式は一般的な防水フロアー※1※2でOK!
(防水フロアーは別名、「防水パン」や「洗濯機パン」とも呼ばれます。)
※1 外寸640×640 mm(内寸幅590 mm以上)。
※2 洗濯機脚部の深さが30 mm以上ある場合、フロアーあて板N-MH3が必要になる場合があります。

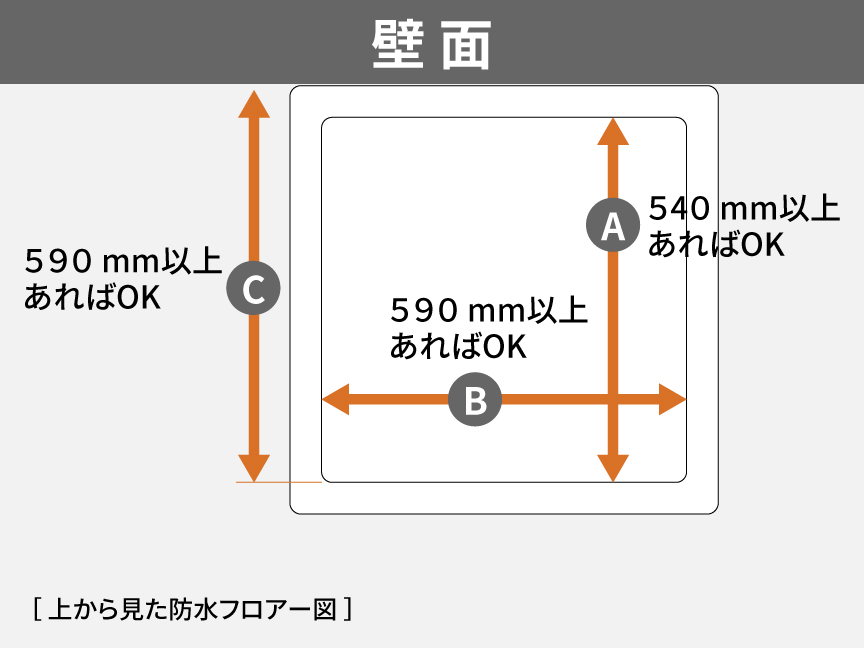

![上から見た防水フロアーの図](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1782041938/item_1682418277059/c_gen003.coreimg.jpeg/1700811917722/space-img03-2011.jpeg)
A 奥行内寸 | 540 mm以上あればOK! |
B 幅内寸 | 590 mm以上あればOK! |
C 奥壁から前面内壁距離 | 590 mm以上あればOK! |
NA-LX129C・NA-LX127C・NA-LX125Cの場合
1.設置面からの高さ(NA-LX129C・NA-LX127C・NA-LX125Cの場合)

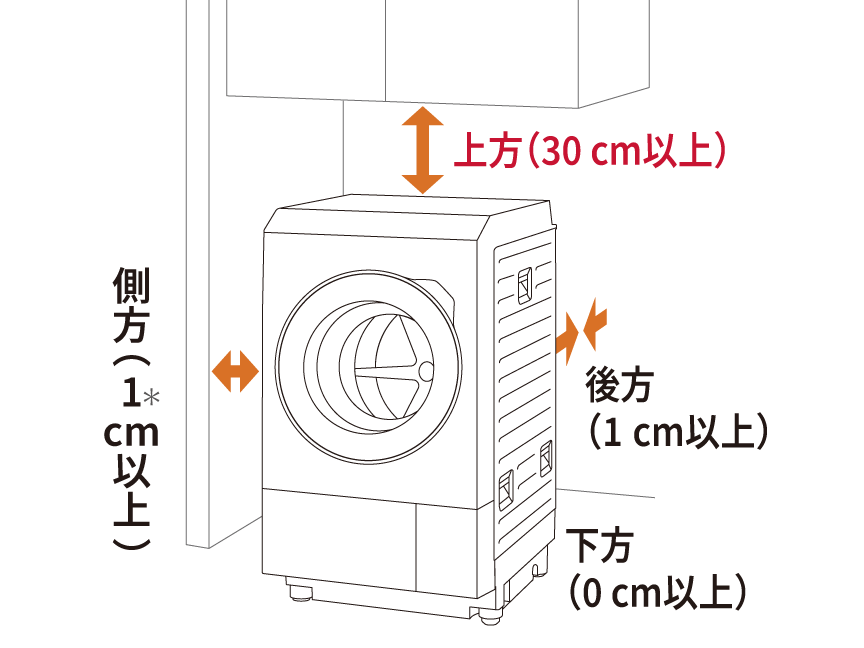

設置面から上部の棚(もしくは天井)までの高さ
![イメージ図:必要なスペース](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c/item_1682418275025/c_gen003.coreimg.jpeg/1700813102696/space-img15-2309.jpeg)
洗剤ケースフタを開けるため、本体高さ(1,011 mm)に加えて上方300 mm 以上のスペースが必要です。
また、前面を開放して壁面から下記寸法以上を離してください。
可燃物からの離隔距離 (消防法基準適合組込形)
後方 1 cm以上
側方 1 cm以上
*排水ホースの接続側は9 cm以上
下方 0 cm以上

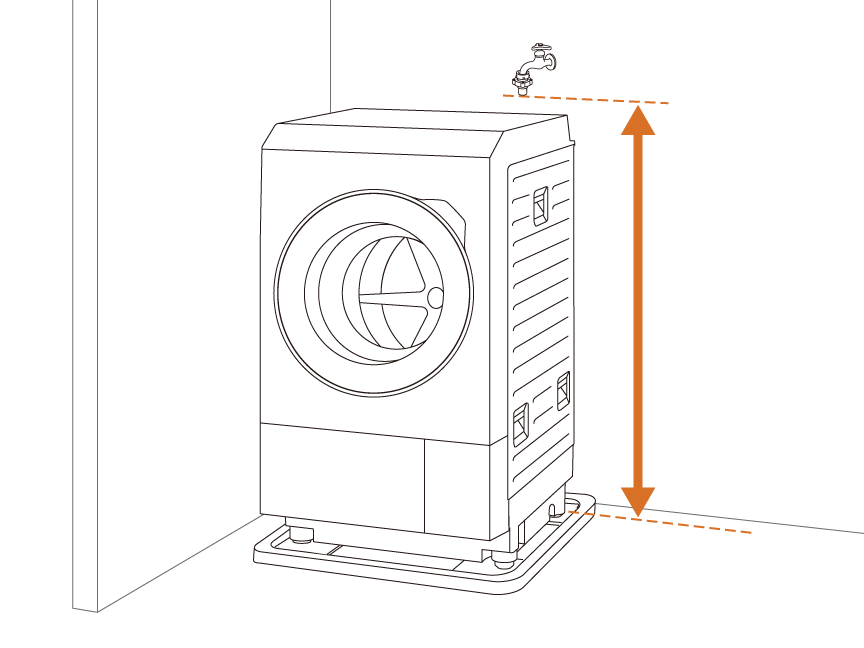

設置面から蛇口までの高さ
![イメージ図:設置面から蛇口までの高さ](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1830937527/item_1682418275025/c_gen003.coreimg.jpeg/1700813438300/space-img01-2309.jpeg)

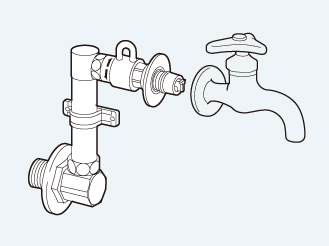

水栓の高さが低い場合は、洗濯機を前や横に移動して、水栓から離して設置いただくか、蛇口のタイプによっては別売部品(壁ピタ水栓)が必要になる場合があります。
NA-LX129C・NA-LX127C・NA-LX125Cの場合
設置面から蛇口までの高さ | 壁ピタ水栓 |
---|---|
1,370 mm以上 | 不要 |
1,370 mm未満 1,020 mm以上 | 蛇口のタイプにより必要 |
1,020 mm未満 | 必要 |
2.壁面からの奥行(NA-LX129C・NA-LX127C・NA-LX125Cの場合)
洗濯機のドアが開くスペースが確保できるか確認。ドアを開けたときに、通路がふさがらないかも注意! LXシリーズの場合、1,225 mm以上あればOKです。
![レギュラードラム(LXシリーズ)](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_273402227/item_1682418277059/c_gen003.coreimg.jpeg/1700814018958/space-img04-2109.jpeg)
また、ドアの開く向きにも注意して、設置場所を確認しましょう。
NA-LX129C・NA-LX127C・NA-LX125Cは、ドア左開き・ドア右開きの両方の機種があります。

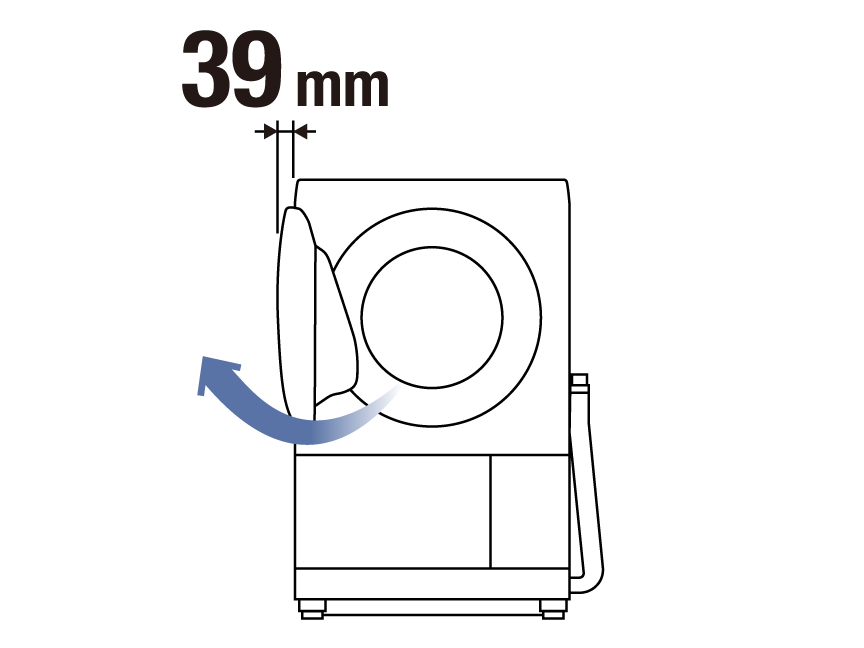

![イメージ図:ドア左開き](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_2010738998_/item/c_gen003.coreimg.jpeg/1700814403210/space-img06-2207.jpeg)

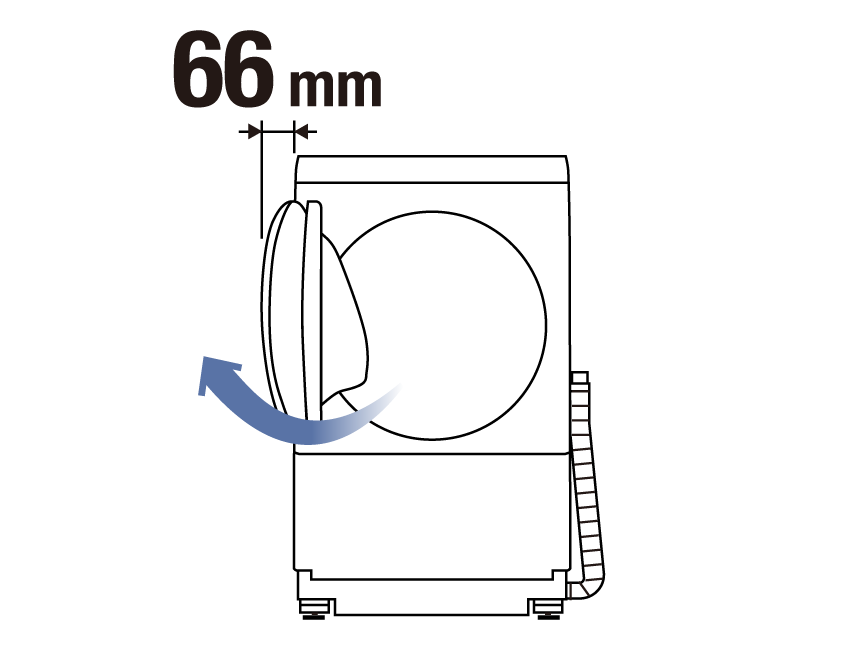

ドア左開き機種
NA-LX129CL
NA-LX127CL
NA-LX125CL

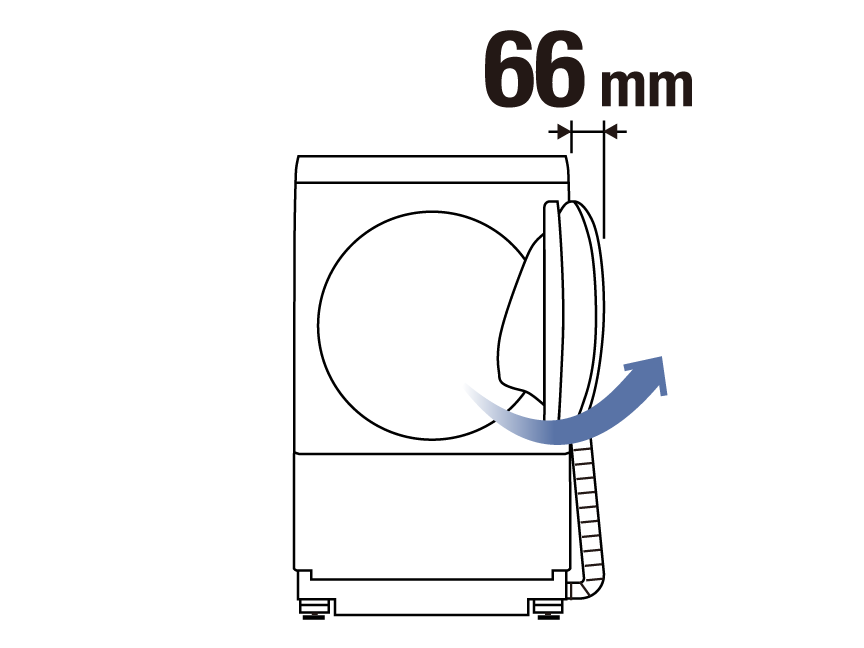

![イメージ図:ドア右開き](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_2010738998_/item_1688016628384/c_gen003_copy.coreimg.jpeg/1700814422657/space-img07-2207.jpeg)
ドア右開き機種
NA-LX129CR
NA-LX127CR
NA-LX125CR

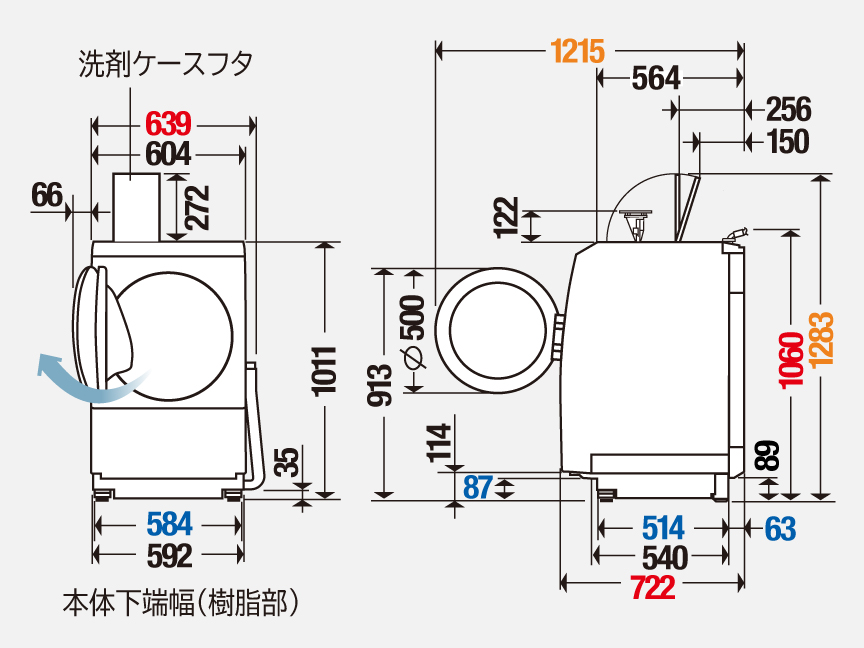

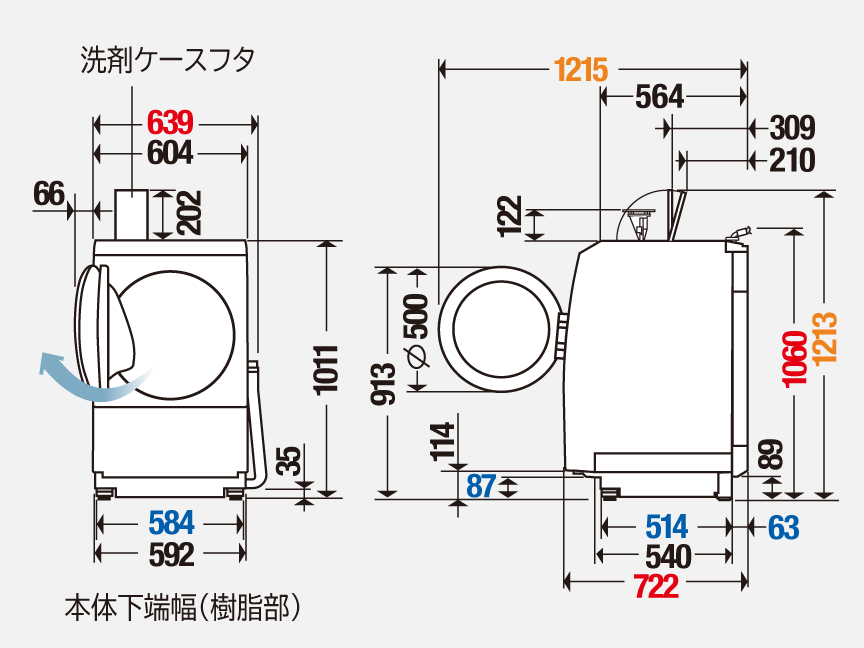

NA-LX129C・NA-LX127C・NA-LX125C 寸法図
NA-LX113Cの場合
1.設置面からの高さ(NA-LX113Cの場合)
設置面から上部の棚(もしくは天井)までの高さ
![イメージ図:必要なスペース](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_550897803/item_1682418275025/c_gen003.coreimg.jpeg/1700815281969/space-img16-2309.jpeg)
洗剤ケースフタを開けるため、本体高さ(1,011 mm)に加えて上方230 mm 以上のスペースが必要です。
また、前面を開放して壁面から下記寸法以上を離してください。
可燃物からの離隔距離 (消防法基準適合組込形)
後方 1 cm以上
側方 1 cm以上
*排水ホースの接続側は9 cm以上
下方 0 cm以上
設置面から蛇口までの高さ
![イメージ図:設置面から蛇口までの高さ](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_548054352/item_1682418275025/c_gen003.coreimg.jpeg/1700813438300/space-img01-2309.jpeg)
水栓の高さが低い場合は、洗濯機を前や横に移動して、水栓から離して設置いただくか、蛇口のタイプによっては別売部品(壁ピタ水栓)が必要になる場合があります。
NA-LX113Cの場合
設置面から蛇口までの高さ | 壁ピタ水栓 |
---|---|
1,300 mm以上 | 不要 |
1,300 mm未満 1,020 mm以上 | 蛇口のタイプにより必要 |
1,020 mm未満 | 必要 |
2.壁面からの奥行(NA-LX113Cの場合)
洗濯機のドアが開くスペースが確保できるか確認。ドアを開けたときに、通路がふさがらないかも注意! LXシリーズの場合、1,225 mm以上あればOKです。
![レギュラードラム(LXシリーズ)](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_2141137195/item_1682418277059/c_gen003.coreimg.jpeg/1700814018958/space-img04-2109.jpeg)
また、ドアの開く向きにも注意して、設置場所を確認しましょう。
NA-LX113Cは、ドア左開きのみです。
![イメージ図:ドア左開き](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__667000561/item/c_gen003.coreimg.jpeg/1700814403210/space-img06-2207.jpeg)
ドア左開き機種
NA-LX113CL
NA-LX113 寸法図
NA-VG2800の場合
1.設置面からの高さ(NA-VG2800の場合)
設置面から上部の棚(もしくは天井)までの高さ
![イメージ図:必要なスペース](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1231736201/item_1682418275025/c_gen003.coreimg.jpeg/1700816120581/space-img17-2309.jpeg)
洗剤ケースフタを開けるため、本体高さ(998 mm)に加えて上方260 mm 以上のスペースが必要です。
また、前面を開放して壁面から下記寸法以上を離してください。
可燃物からの離隔距離 (消防法基準適合組込形)
後方 1 cm以上
側方 1 cm以上
*排水ホースの接続側は9 cm以上
下方 0 cm以上
設置面から蛇口までの高さ
![イメージ図:設置面から蛇口までの高さ](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_103850873/item_1682418275025/c_gen003.coreimg.jpeg/1700813438300/space-img01-2309.jpeg)
水栓の高さが低い場合は、洗濯機を前や横に移動して、水栓から離して設置いただくか、蛇口のタイプによっては別売部品(壁ピタ水栓)が必要になる場合があります。
NA-VG2800の場合
設置面から蛇口までの高さ | 壁ピタ水栓 |
---|---|
1,310 mm以上 | 不要 |
1,310 mm未満 1,000 mm以上 | 蛇口のタイプにより必要 |
1,000 mm未満 | 必要 |
2.壁面からの奥行(NA-VG2800の場合)
洗濯機のドアが開くスペースが確保できるか確認。ドアを開けたときに、通路がふさがらないかも注意!NA-VG2800の場合、1,230 mm以上あればOKです。
![キューブル(VGシリーズ)](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_665109832/item_1682418277059/c_gen003.coreimg.jpeg/1700816218066/space-img05-2207.jpeg)
また、ドアの開く向きにも注意して、設置場所を確認しましょう。
NA-VG2800は、ドア左開き・ドア右開きの両方の機種があります。
![イメージ図:ドア左開き](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__1679563132/item/c_gen003.coreimg.jpeg/1700814403210/space-img06-2207.jpeg)
ドア左開き機種
NA-VG2800L
![イメージ図:ドア右開き](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__1679563132/item_1688016628384/c_gen003_copy.coreimg.jpeg/1700814422657/space-img07-2207.jpeg)
ドア右開き機種
NA-VG2800R
NA-VG2800 寸法図
NA-VG780の場合
1.設置面からの高さ(NA-VG780の場合)
設置面から上部の棚(もしくは天井)までの高さ
![イメージ図:必要なスペース](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_255883311/item_1682418275025/c_gen003.coreimg.jpeg/1701138321229/space-img18-2309.jpeg)
洗剤ケースフタを開けるため、本体高さ(998 mm)に加えて上方230 mm 以上のスペースが必要です。
また、前面を開放して壁面から下記寸法以上を離してください。
可燃物からの離隔距離 (消防法基準適合組込形)
後方 1 cm以上
側方 1 cm以上
*排水ホースの接続側は9 cm以上
下方 0 cm以上
設置面から蛇口までの高さ
![イメージ図:設置面から蛇口までの高さ](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_166278776/item_1682418275025/c_gen003.coreimg.jpeg/1700813438300/space-img01-2309.jpeg)
水栓の高さが低い場合は、洗濯機を前や横に移動して、水栓から離して設置いただくか、蛇口のタイプによっては別売部品(壁ピタ水栓)が必要になる場合があります。
NA-VG780の場合
設置面から蛇口までの高さ | 壁ピタ水栓 |
---|---|
1,280 mm以上 | 不要 |
1,280 mm未満 1,000 mm以上 | 蛇口のタイプにより必要 |
1,000 mm未満 | 必要 |
2.壁面からの奥行(NA-VG780の場合)
洗濯機のドアが開くスペースが確保できるか確認。ドアを開けたときに、通路がふさがらないかも注意!NA-VG780の場合、1,170 mm以上あればOKです。
![キューブル(VGシリーズ)](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_286883130_c_1552158910/item_1682418277059/c_gen003.coreimg.jpeg/1700816218066/space-img05-2207.jpeg)
また、ドアの開く向きにも注意して、設置場所を確認しましょう。
NA-VG780は、ドア左開き・ドア右開きの両方の機種があります。
![イメージ図:ドア左開き](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__1116546227/item/c_gen003.coreimg.jpeg/1700814403210/space-img06-2207.jpeg)
ドア左開き機種
NA-VG780L
![イメージ図:ドア右開き](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_2010738998__1116546227/item_1688016628384/c_gen003_copy.coreimg.jpeg/1700814422657/space-img07-2207.jpeg)
ドア右開き機種
NA-VG780R
NA-VG780 寸法図
こんな場所への設置は注意
![イメージイラスト:雨に濡れる洗濯機](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_2011250963/item_1688021117958_c_659793822/c_gen003_copy_copy.coreimg.jpeg/1701139872001/space-img09-2011.jpeg)
水気や湿気が多いと、感電・火災の恐れが。
![イメージイラスト:洗濯機に雪が積もっている](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_2011250963/c_lay011/c_gen003.coreimg.jpeg/1701139883525/space-img10-2011.jpeg)
凍結する場所だと、洗濯も乾燥もできません。
![イメージイラスト:洗濯機に日光が当たっている](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_2011250963/c_lay011_copy/c_gen003_copy.coreimg.jpeg/1701139896906/space-img11-2011.jpeg)
直射日光は製品劣化の恐れが。
![イメージイラスト:足場が不安定な場所に洗濯機が置かれている](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_2011250963/item_1688021117952/c_gen003_copy_copy.coreimg.jpeg/1701139914544/space-img12-2011.jpeg)

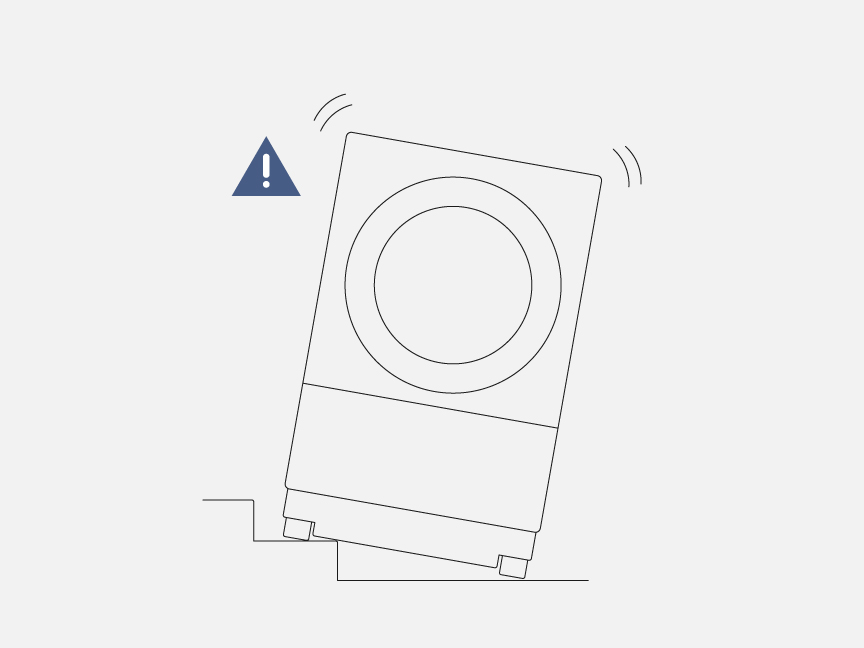

ブロックや角材、レンガ、キャスター付の台の上は危険。
![イメージイラスト:足場が不安定な場所に洗濯機が置かれている](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_2011250963/item_1688021117958_c/c_gen003_copy_copy.coreimg.jpeg/1701139926167/space-img13-2011.jpeg)
タイルなど、床面が滑りやすいと、振動で移動する恐れが。
![イメージイラスト:洗濯機にアースがなく、漏電している様子](/content/panasonic/jp/ja/wash/check/space/_jcr_content/root/main/componentContainer1/c_lay001_434717760_c_2011250963/item_1688021117958/c_gen003_copy_copy.coreimg.jpeg/1701754570199/space-img14-2011.jpeg)
アースがないと漏電時に感電の恐れが。
