LEDシーリングライトの取り付け方法

取り付けについてのご注意

*部屋にあったシーリングライトを選びましょう。

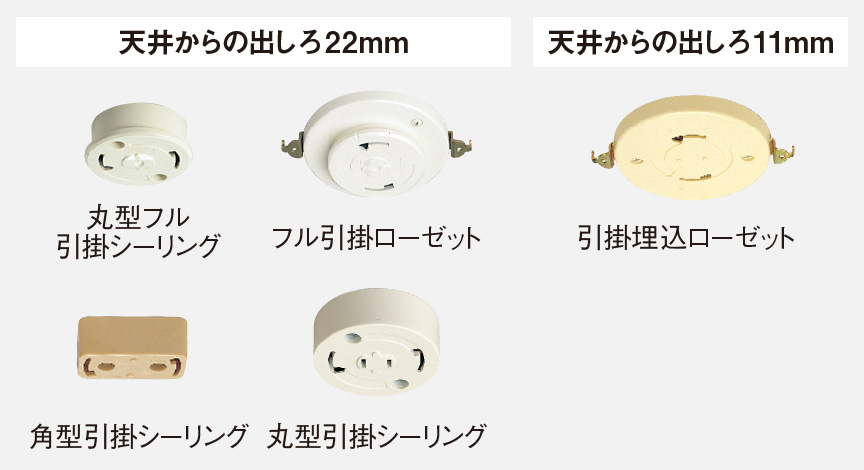

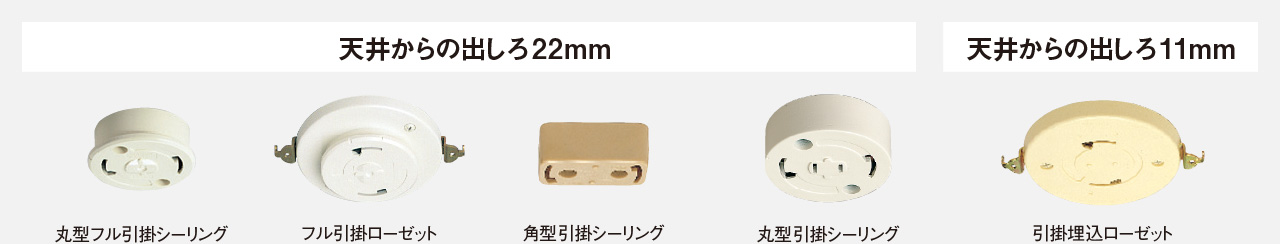

天井の配線器具について

天井にシーリングライト用の配線器具がついていれば、簡単に取り付けできます。

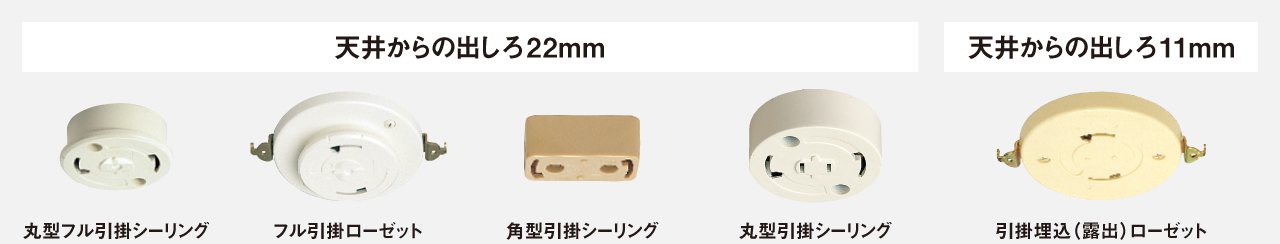

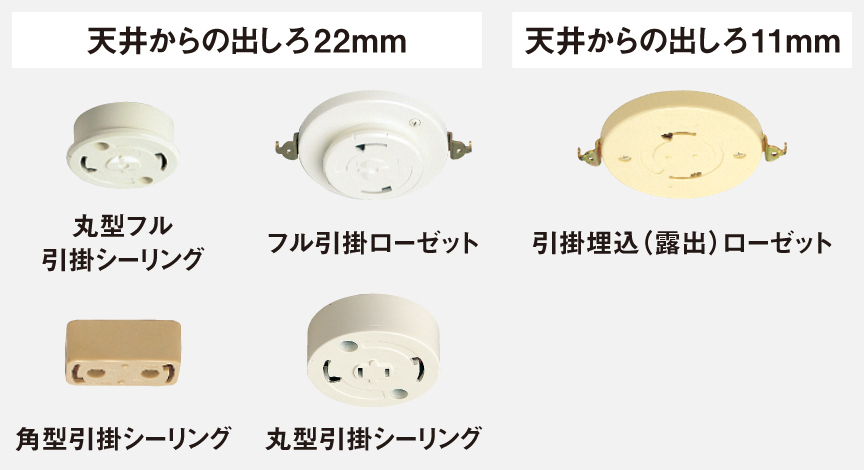

天井からの出しろ22 mm

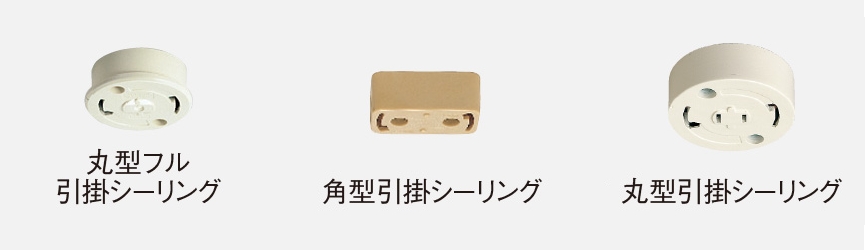

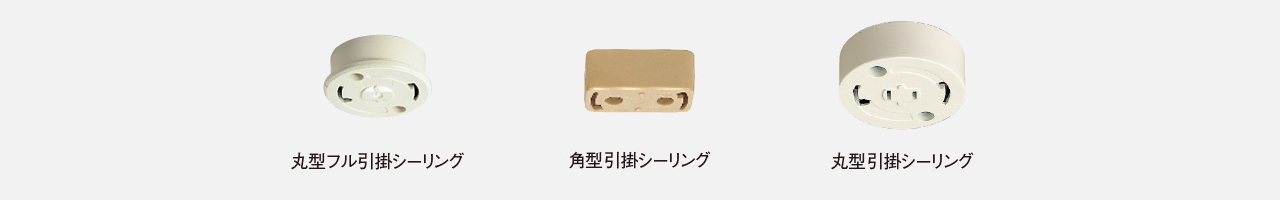

丸型フル引掛シーリング

丸型フル引掛シーリング

フル引掛ローゼット

フル引掛ローゼット

角型引掛シーリング

角型引掛シーリング

丸型引掛シーリング

丸型引掛シーリング
天井からの出しろ11 mm

引掛埋込ローゼット

引掛埋込ローゼット

上記の配線器具が付いていない場合は、電気工事が必要ですので、販売店にご相談ください。

  • 尚、商品仕様欄に「取付工事に伴う配線工事は必ず電器店、工事店にご依頼ください」と記載のある商品については、上記の配線器具が付いていても電気工事が必要ですので、販売店にご相談ください。

ご注意:下記天井には取り付けできません。必ず平らな天井に取り付けて下さい。

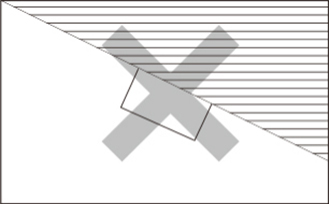

傾斜のある天井

傾斜のある天井

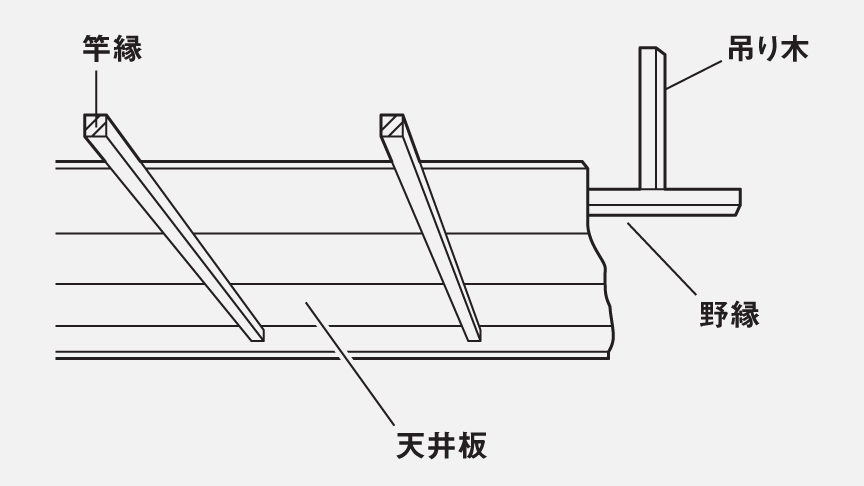

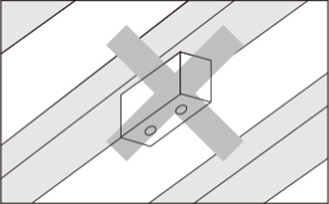

桟のある竿縁天井

桟のある竿縁天井

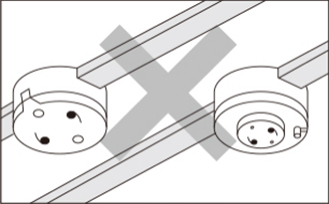

埋込ローゼット・丸型引掛シーリングを外部配線している天井

埋込ローゼット・丸型引掛シーリングを外部配線している天井

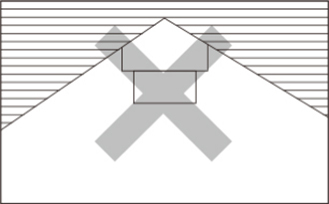

傾斜を合わせた舟底天井

傾斜を合わせた舟底天井

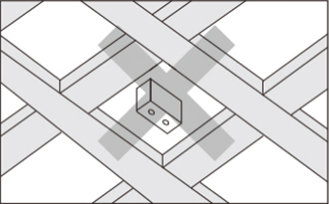

桟を組み合わせた格子天井

桟を組み合わせた格子天井

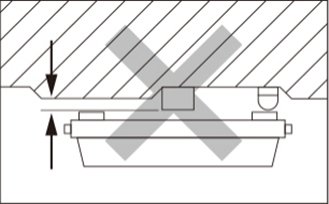

突出部のある天井、凹凸のある天井

突出部のある天井、凹凸のある天井

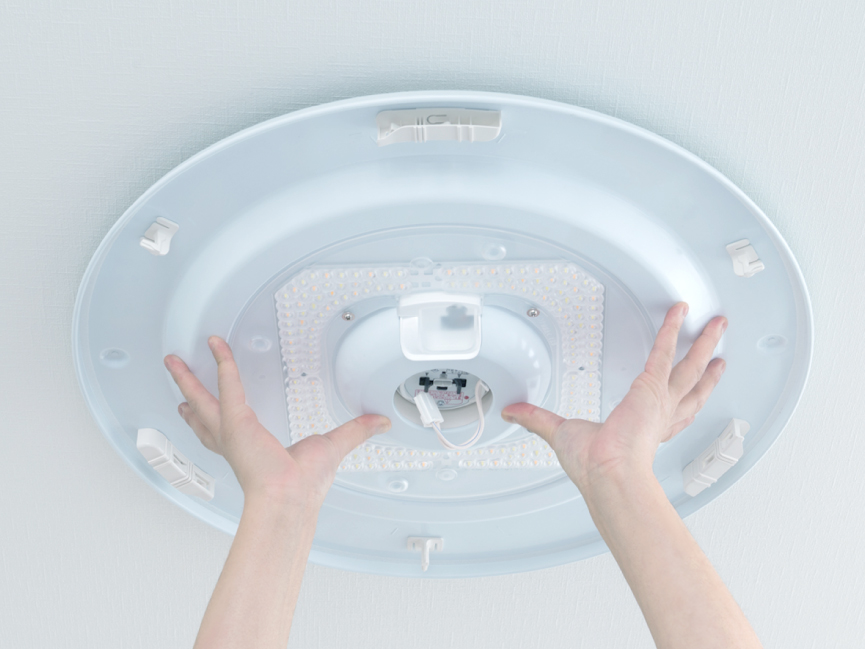

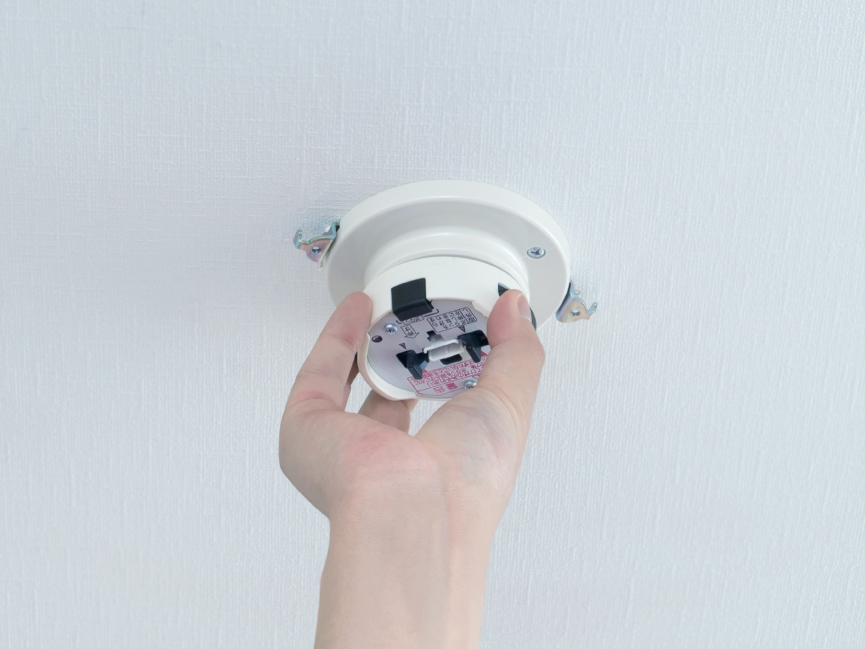

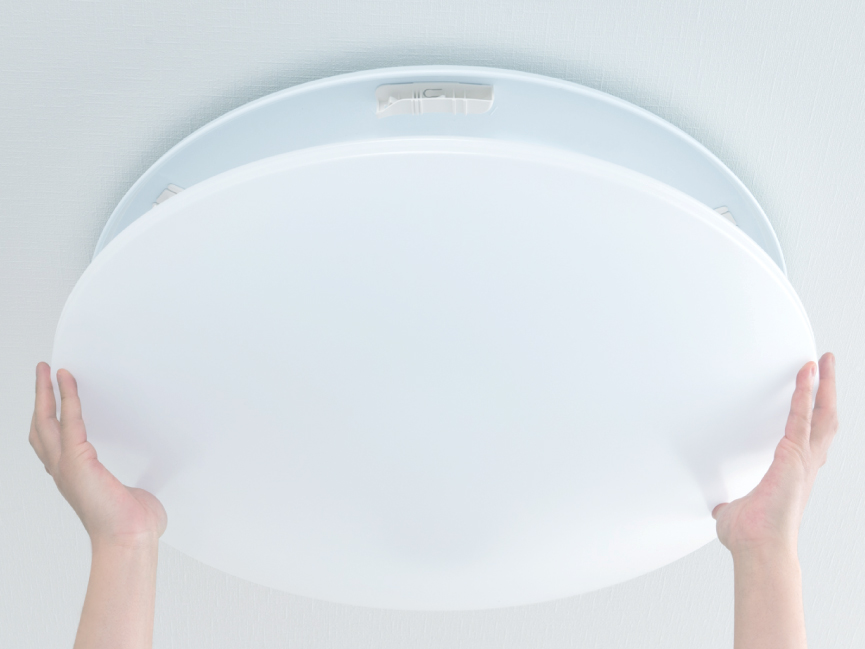

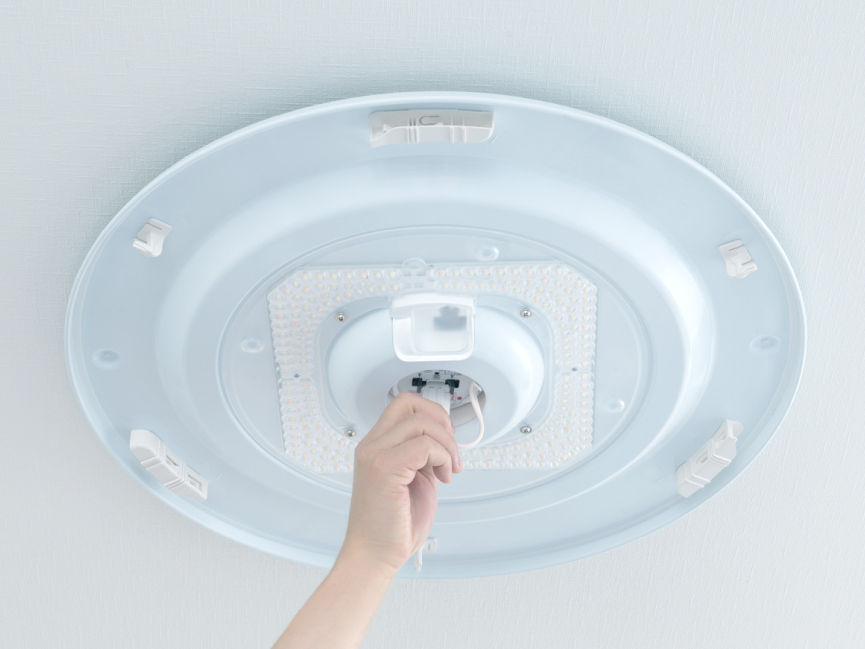

「カチット取り付け」方式のシーリングライトなら、カバーはもちろん器具本体の取り付けもワンタッチ。 ランプ交換やお掃除がとても簡単にできます。 「カチット取り付け」方式のシーリングライトなら、カバーはもちろん器具本体の取り付けもワンタッチ。 ランプ交換やお掃除がとても簡単にできます。

取り付け動画

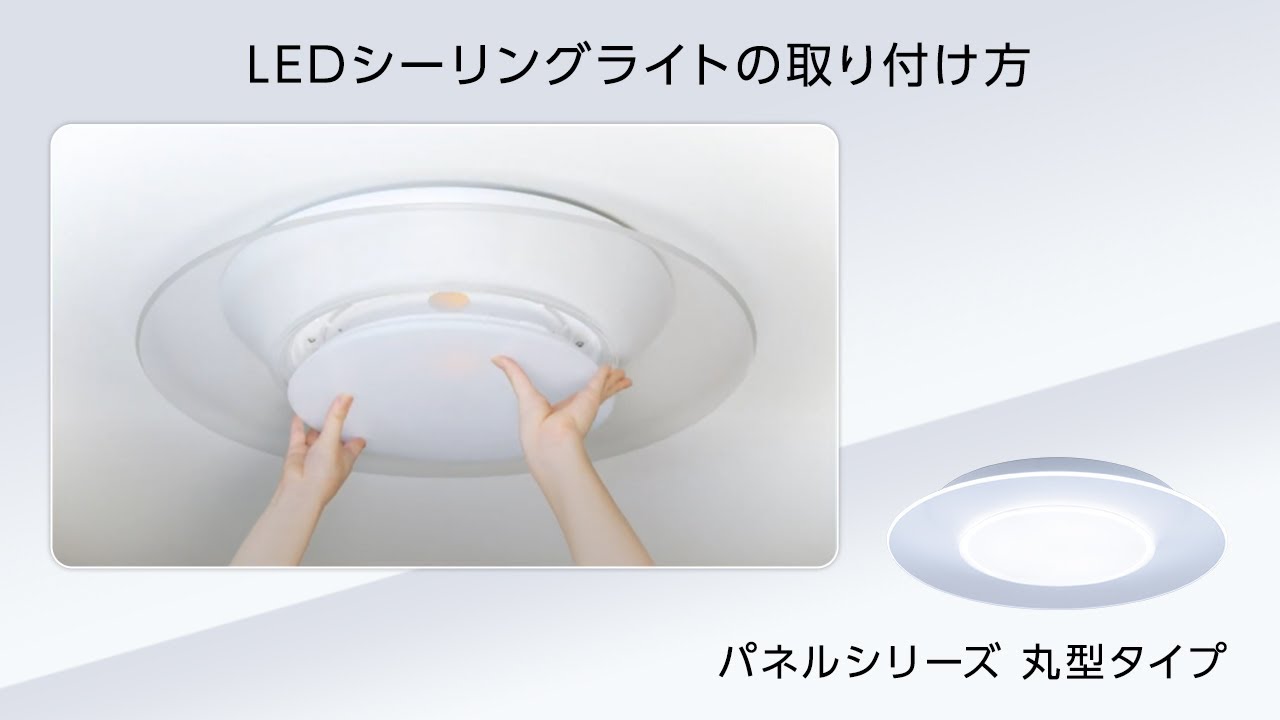

YouTube動画:LEDシーリングライト スタンダードシリーズ 取り付け方
  • 取り付け動画で使用しているLEDシーリングライトは2020年発売スタンダードシリーズHH-CF1244Aです(HH-CF1244Aは生産終了)。

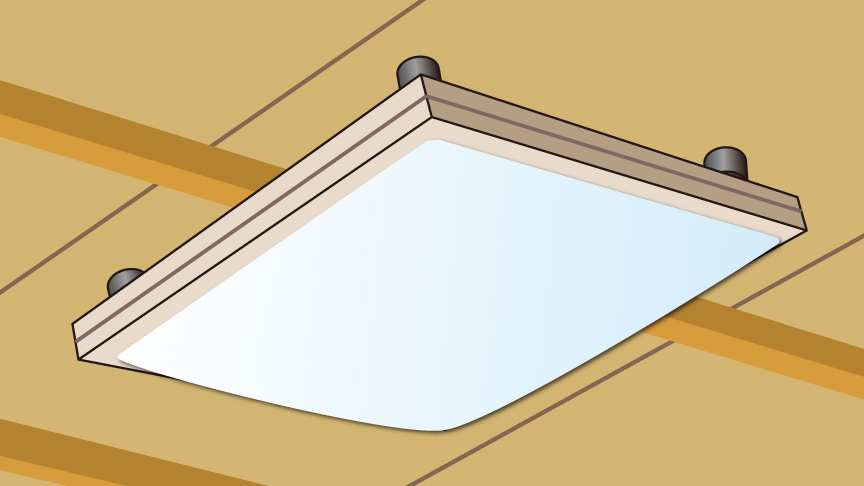

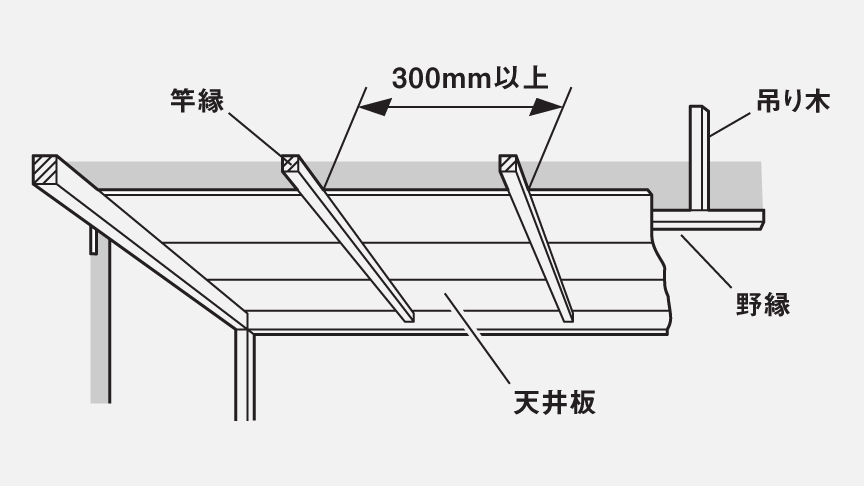

竿縁天井への取り付け(LEDシーリングライト)

竿縁天井には別売のアダプタを利用してLEDシーリングライトを取り付けることができます。
シーリングライトと竿縁天井取付アダプタの対応は下記のPDFにてご確認ください。

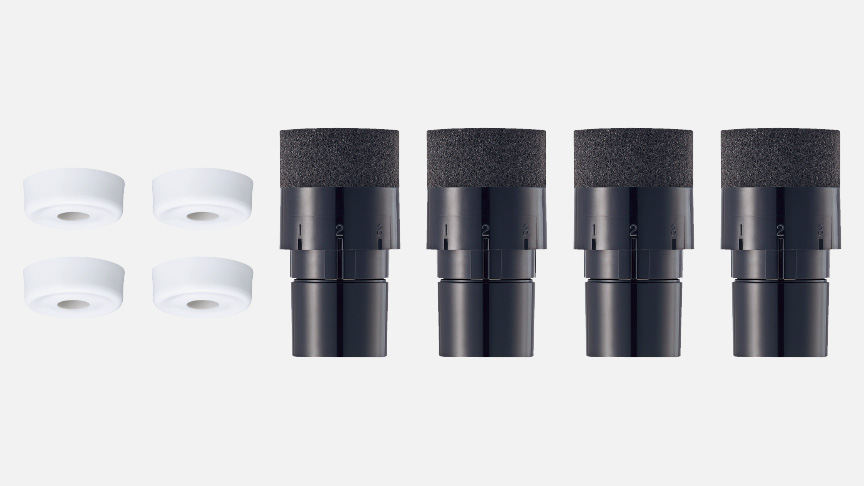

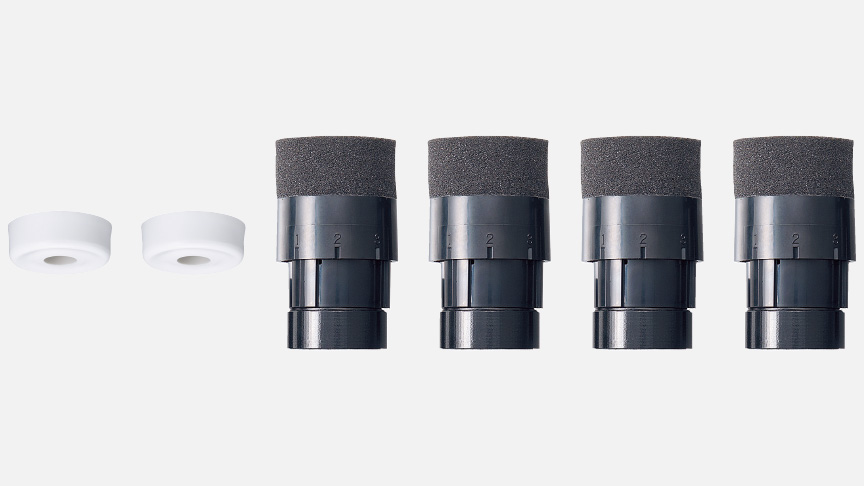

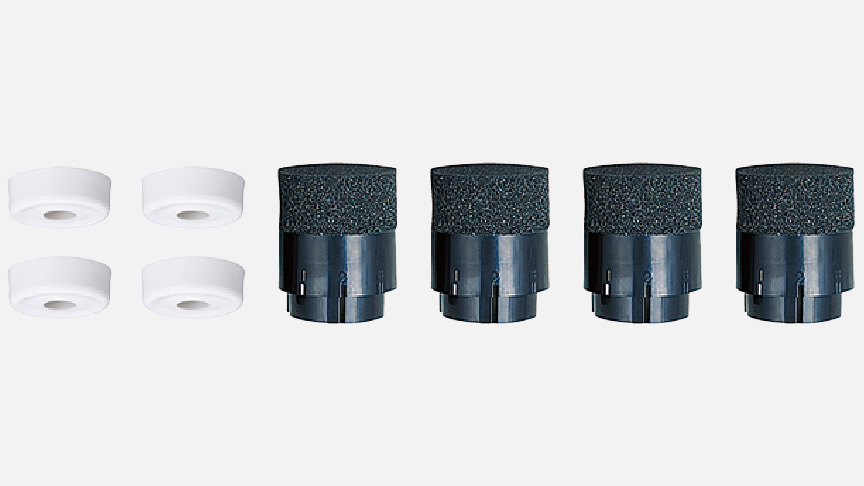

LEDシーリングライト竿縁天井取付アダプタ

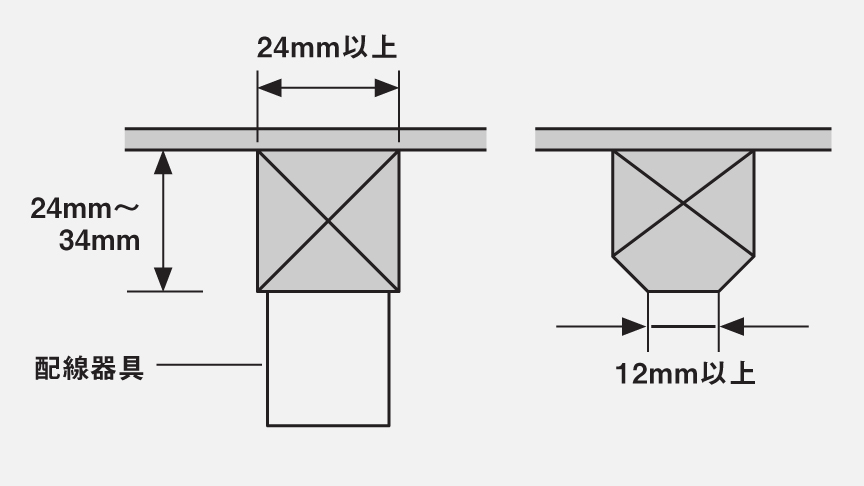

取り付け方

取り付け方。竿縁の高さを図る。アダプタの高さを調整する。アダプタ取り付け。本体取り付け。本体を固定。注意:取り付けは確実に行ってください。落下によるケガの原因となります。指定の器具以外には取り付けないでください。落下の原因となります。 取り付け方。竿縁の高さを図る。アダプタの高さを調整する。アダプタ取り付け。本体取り付け。本体を固定。注意:取り付けは確実に行ってください。落下によるケガの原因となります。指定の器具以外には取り付けないでください。落下の原因となります。
安全に関するご注意 取り付け場所を確認してください。このアダプタは竿縁天井取り付け専用です。右記の竿縁天井以外には取り付けないでください。 安全に関するご注意 取り付け場所を確認してください。このアダプタは竿縁天井取り付け専用です。右記の竿縁天井以外には取り付けないでください。

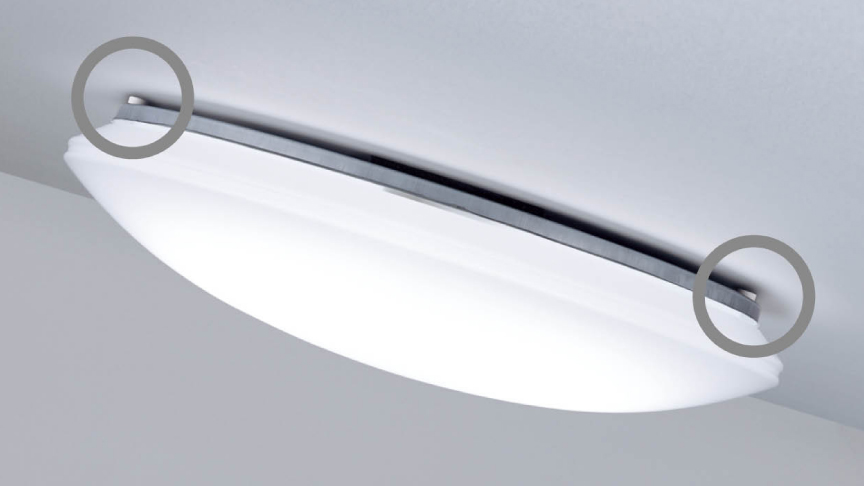

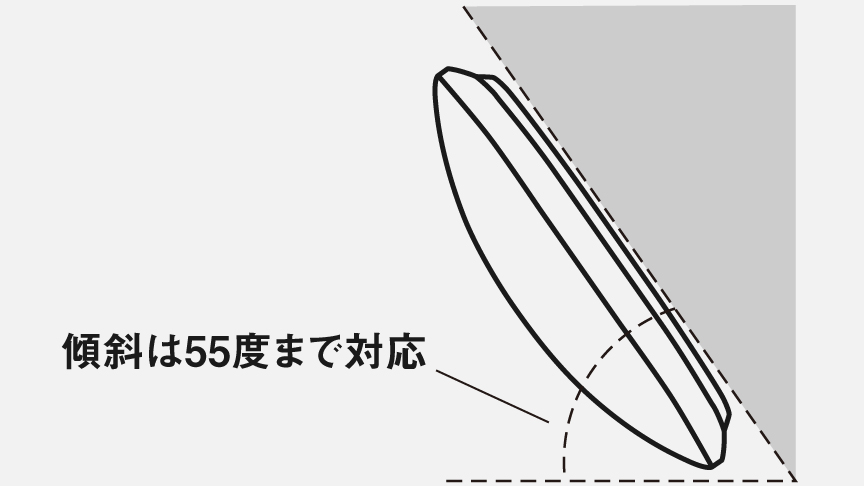

傾斜天井への取り付け(LEDシーリングライト)

傾斜天井には別売のアダプタを利用してLEDシーリングライトを取り付けることができます。
シーリングライトと傾斜天井取付アダプタの対応は下記のPDFにてご確認ください。

LEDシーリングライト傾斜天井取付アダプタ

HK9049

  • 2個セット

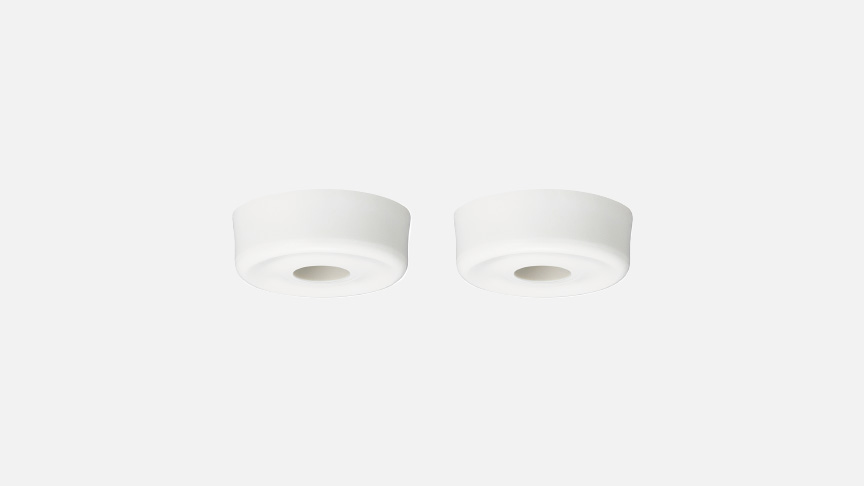

傾斜天井取付アダプタ (別売):HK9049

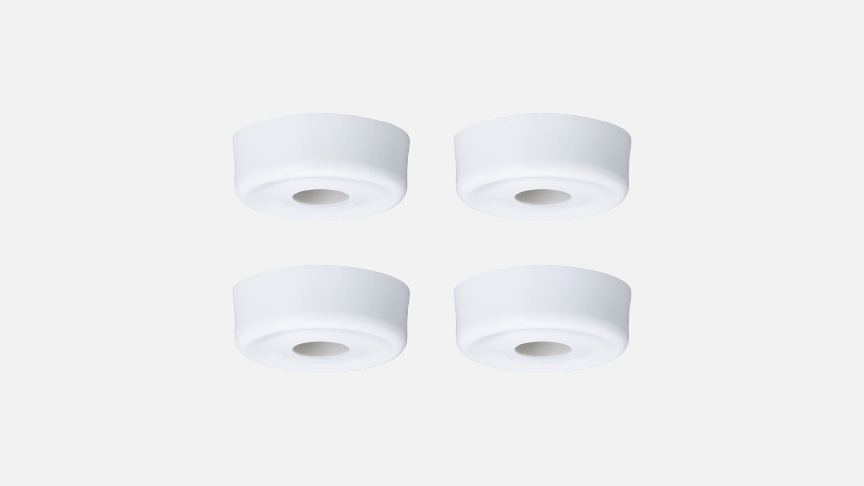

HK9039

  • 4個セット

傾斜天井取付アダプタ :HK9039

取り付け方

取り付け方。本体のノックアウト穴(2カ所)をドライバーで押して抜き、ニッパーで抜きカスを切り取る。②ノックアウト穴(2カ所)に支持具を重ねて木ネジで取り付ける。③配線器具に照明本体を取り付けた後、木ネジ(2本)で補強材のある場所に取り付ける。 取り付け方。本体のノックアウト穴(2カ所)をドライバーで押して抜き、ニッパーで抜きカスを切り取る。②ノックアウト穴(2カ所)に支持具を重ねて木ネジで取り付ける。③配線器具に照明本体を取り付けた後、木ネジ(2本)で補強材のある場所に取り付ける。
